7 (921) 886-18-83- Для нарезания и чистовой правки внешней дюймовой трубной резьбы G на цилиндрических деталях из низколегированной и литой стали прочностью до 800 Н/мм², цветных металлов.
- Резьба: от 1/16" до 4".
- Соответствует ГОСТ 9740-71.
- Направление резьбы: правая.
- Материал: сталь 9ХС.

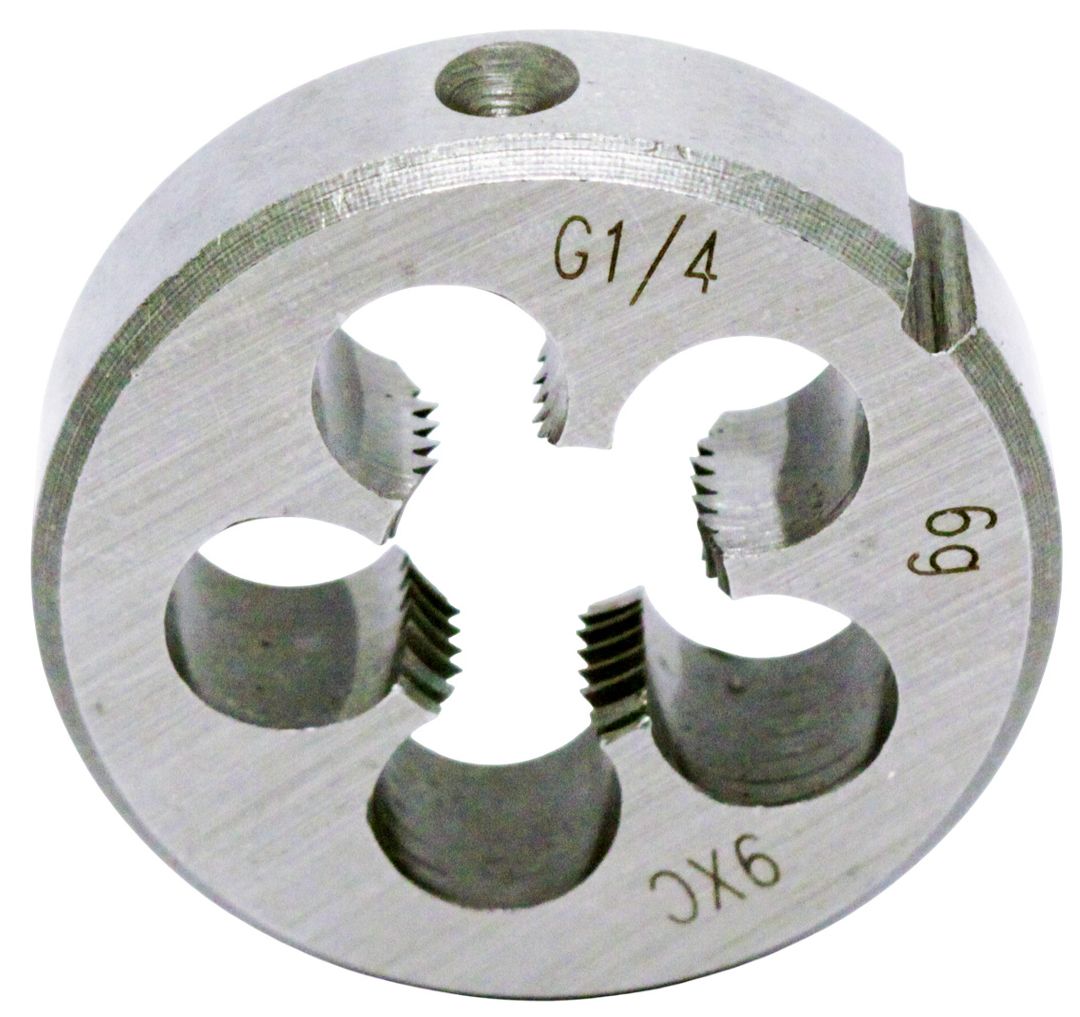

Трубная дюймовая плашка РИ - это слесарный инструмент для нарезания и чистовой правки наружной цилиндрической трубной резьбы стандарта G (BSPP). Плашка предназначена для использования на деталях из низколегированной и литой стали (с прочностью до 800 Н/мм²), а также на цветных металлах. Доступна с резьбой от 1/16" до 4", что охватывает практически весь спектр труб, фитингов, муфт, тройников и переходников. Соответствует ГОСТ 9740-71 и выполнена из инструментальной стали 9ХС, которая обладает высокой твёрдостью, износостойкостью и способностью сохранять режущие свойства при нагреве.
Данный тип резьбы применяется в трубопроводных соединениях, где герметичность достигается не за счёт самой резьбы (в отличие от конической R), а с помощью уплотнительных материалов - фум-ленты, льняной пакли, анаэробных герметиков или уплотнительных колец. Резьба G широко используется в сантехнике, системах отопления, водоснабжения, газоснабжения, а также в машиностроении.
Особенности
- Цилиндрическая резьба G (BSPP) не обеспечивает герметичности по резьбе. Требует применения уплотнительных материалов (лён, фум-лента, герметик, резиновое кольцо).
- Широкий размерный диапазон от 1/16" до 4" позволяет нарезать резьбу на тонких трубах (приборные линии) и на крупных магистральных трубопроводах.
- Справляется с низколегированными и литыми сталями (прочность обрабатываемых материалов до 800 Н/мм²), а также с цветными металлами и их сплавами.
- Материал плашки легированная инструментальная сталь 9ХС, которая обладает высокой твёрдостью (HRC 60–63 после термообработки), хорошей износостойкостью, теплостойкостью (сохраняет режущие свойства при нагреве до 200–250 °C).
- Соответствие ГОСТ 9740-71 гарантирует точность профиля, шага и геометрии резьбы согласно российским стандартам.
- Правое направление резьбы - стандартное для большинства трубных соединений (затягивается по часовой стрелке).
Размеры

| Размер резьбы R, дюйм | Количество ниток ниток на дюйм | Внешний диаметр D, мм |
| 1/16 | 28 | 25 |
| 1/2 | 14 | 45 |
| 1/4 | 19 | 38 |
| 1/8 | 28 | 30 |
| 3/8 | 19 | 38 |
| 3/8 | 19 | 45 |
| 5/8 | 14 | 55 |
| 7/8 | 14 | 65 |
| 1 | 11 | 65 |
| 1 1/2 | 11 | 90 |
| 1 1/4 | 11 | 75 |
| 1 1/8 | 11 | 75 |
| 1 3/4 | 11 | 105 |
| 1 3/8 | 11 | 90 |
| 2 1/2 | 11 | 105 |
| 2 3/4 | 11 | 140 |
| 2 | 11 | 105 |
| 3 1/2 | 11 | 150 |
| 3 1/4 | 11 | 140 |
| 3 | 11 | 130 |
| 4 | 11 | 170 |
Способ применения
- Выбранная деталь размечается и прочно фиксируется в тисках.
- Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
- Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.
- Инструмент размещается перпендикулярно сверху изделия.
- Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
- В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.
Характеристики
-
Бренд
-
Тип резьбыТрубная дюймовая G
-
ГОСТ9740-71
-
Единицы измеренияшт
-
МатериалИнструментальная сталь
-
Штрих код
