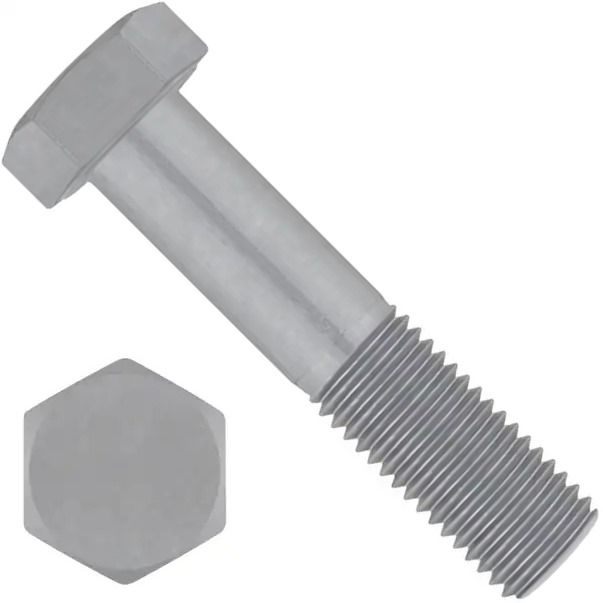

Болт шестигранный с неполной резьбой DIN 931, термодиффузное цинкование

Болт шестигранный с неполной резьбой DIN 931/ISO 4014 - это один из самых распространенных метрических крепежей общего назначения, средней прочности, предназначен для создания соединений в машиностроении, строительстве и промышленном производстве. Изделие имеет метрическую резьбу с крупным шагом и неполной длиной нарезки, что обеспечивает оптимальное распределение нагрузки. Головка выполнена в форме шестигранника под ключ, что позволяет передавать значительный момент затяжки. Болт изготавливается из углеродистой стали, имеет защитное термодиффузное цинковое покрытие.

Особенности

• Крепеж соответствует DIN 931 (ISO 4014).
• Неполная резьба уменьшает концентрацию напряжений и повышает усталостную прочность.
• Термодиффузное цинкование обладает высокой коррозионной стойкостью, не отслаивается при монтаже.
• Шестигранная головка гарантирует надежный захват стандартным инструментом и предоставляет возможность высокого момента затяжки.
• Класс точности А (для диаметров до М24 и длин до 150 мм) или В (для диаметров от М24 и длин от 150 мм) в зависимости от размера.

Преимущества покрытия

Покрытие выполнено методом термодиффузионного цинкования – это современная технология, при которой цинк проникает в поверхностный слой металла, образуя прочное, износостойкое и коррозионностойкое покрытие толщиной до 50 мкм и более. Благодаря этому болт устойчив к агрессивным средам, влаге, перепадам температур и механическим повреждениям. Термодиффузионное цинковое покрытие является анодным по отношению к чёрным металлам и электрохимически защищает сталь. Оно обладает прочным сцеплением (адгезией) с основным металлом, поэтому такое покрытие мало подвержено отслаиванию или скалыванию при ударах, механических нагрузках или деформациях. Преимущество термодиффузионной технологии покрытий по сравнению с гальваническими состоит в том, что она не вызывает водородного охрупчивания металла, оно в точности повторяет контуры крепежа и однородно по толщине.

Аналоги DIN 931

• ISO 4014 (несущественные отличия в размере «под ключ» на диаметрах M10, М12, М14, М22)
• DIN 601 (ISO 4016), (М5 - М64)
• ГОСТ 7798-70 (М6 - М48)
• ГОСТ 7805-70 (М1,6 - М48)
• ГОСТ 15589-70 (М6 - М48)

Размеры

Как узнать длину резьбовой части:

• b₁ для болтов с длиной l ≤ 125 мм
• b₂ для болтов с длиной l ≤ 200 мм
• b₃ для болтов с длиной l > 200 мм

все размеры указаны в мм

Характеристики

• DIN
  931
• ГОСТ
  7798-70, 7805-70, 15589-70
• ISO
  4014
• Единицы измерения
  шт
• Форма головки
  Шестигранная
• Размер шага резьбы
  Крупный (обычный)
• Материал
  ТДЦ

• din 931
• с шестигранной головкой
