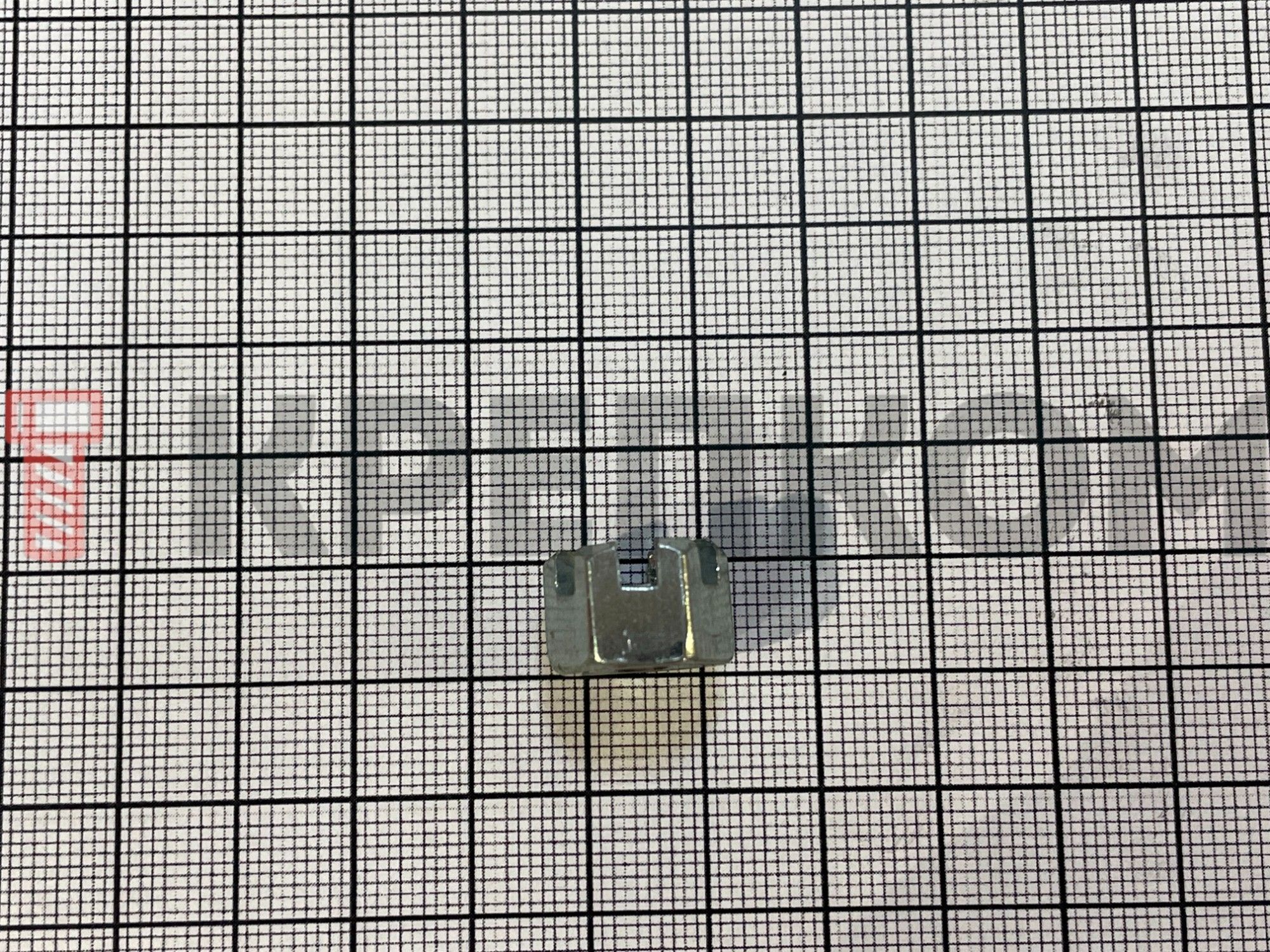

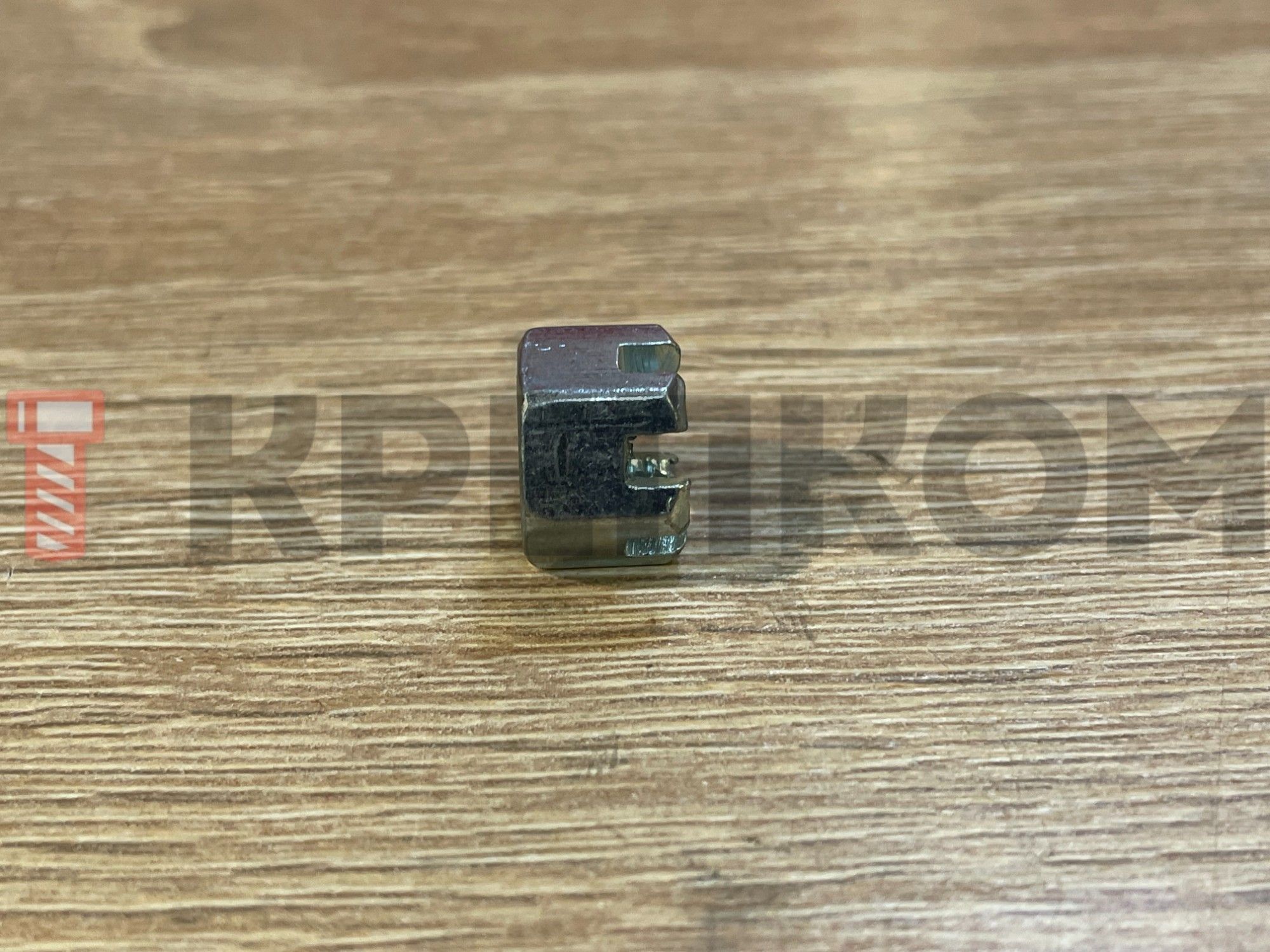

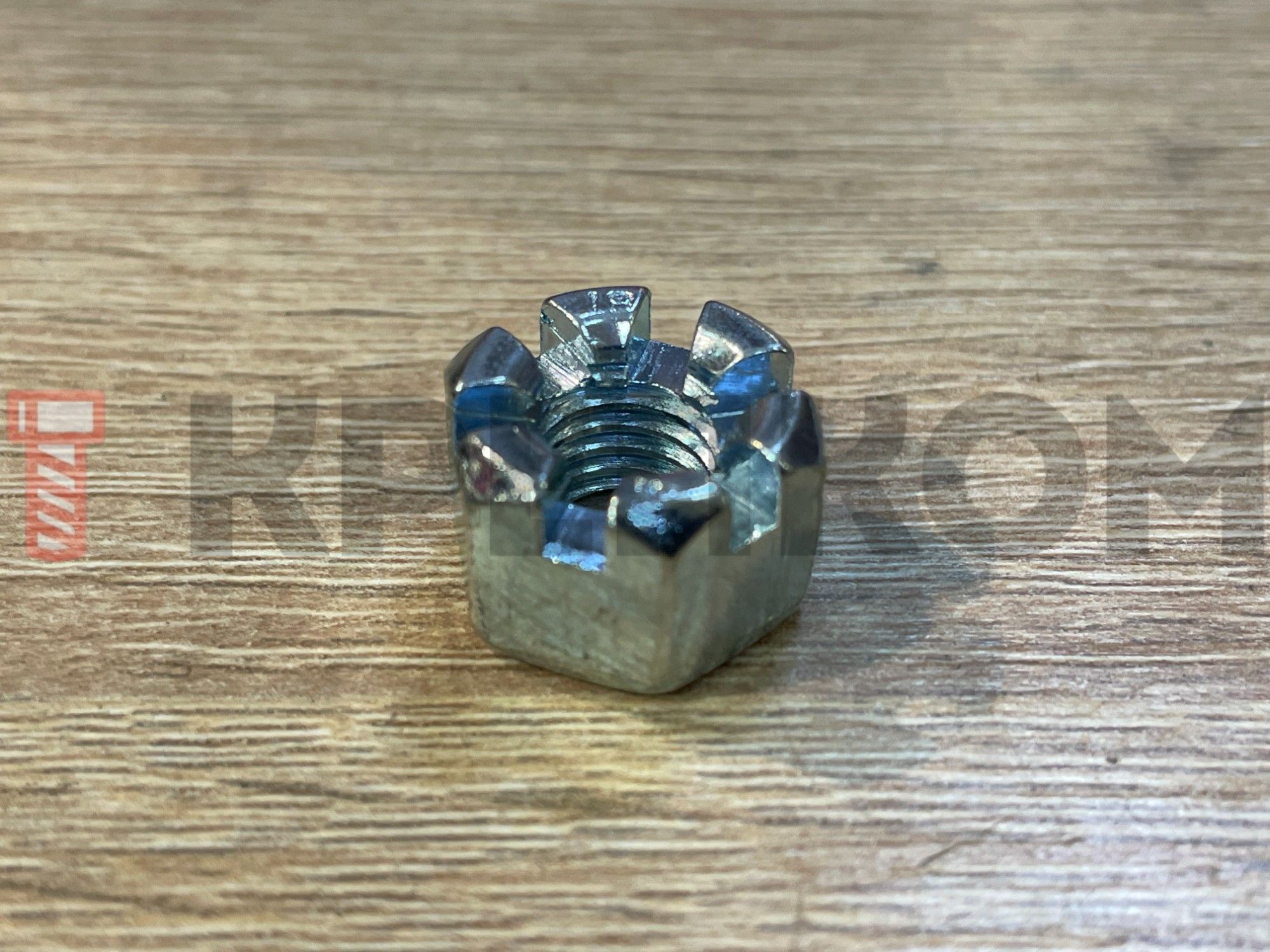

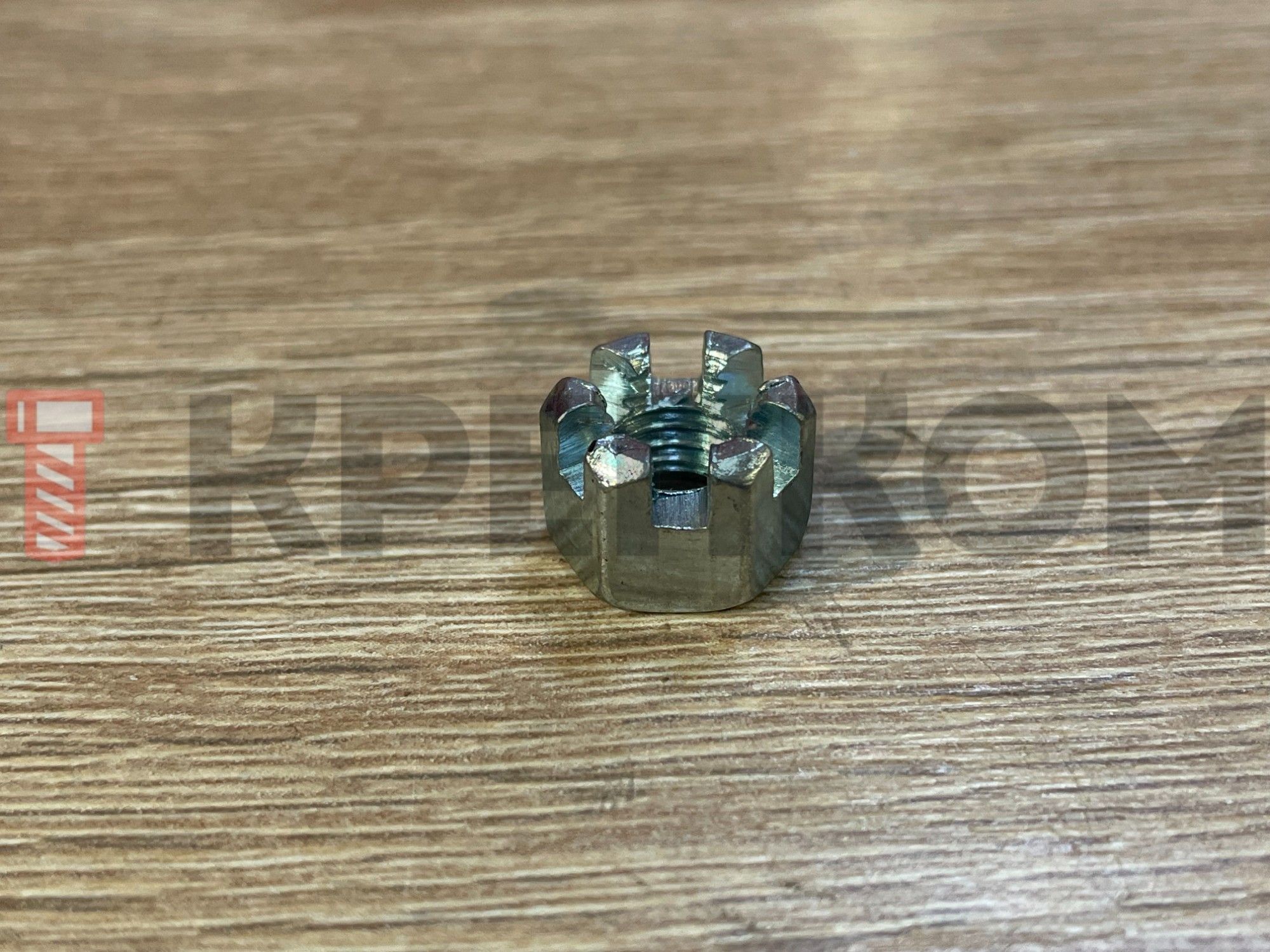

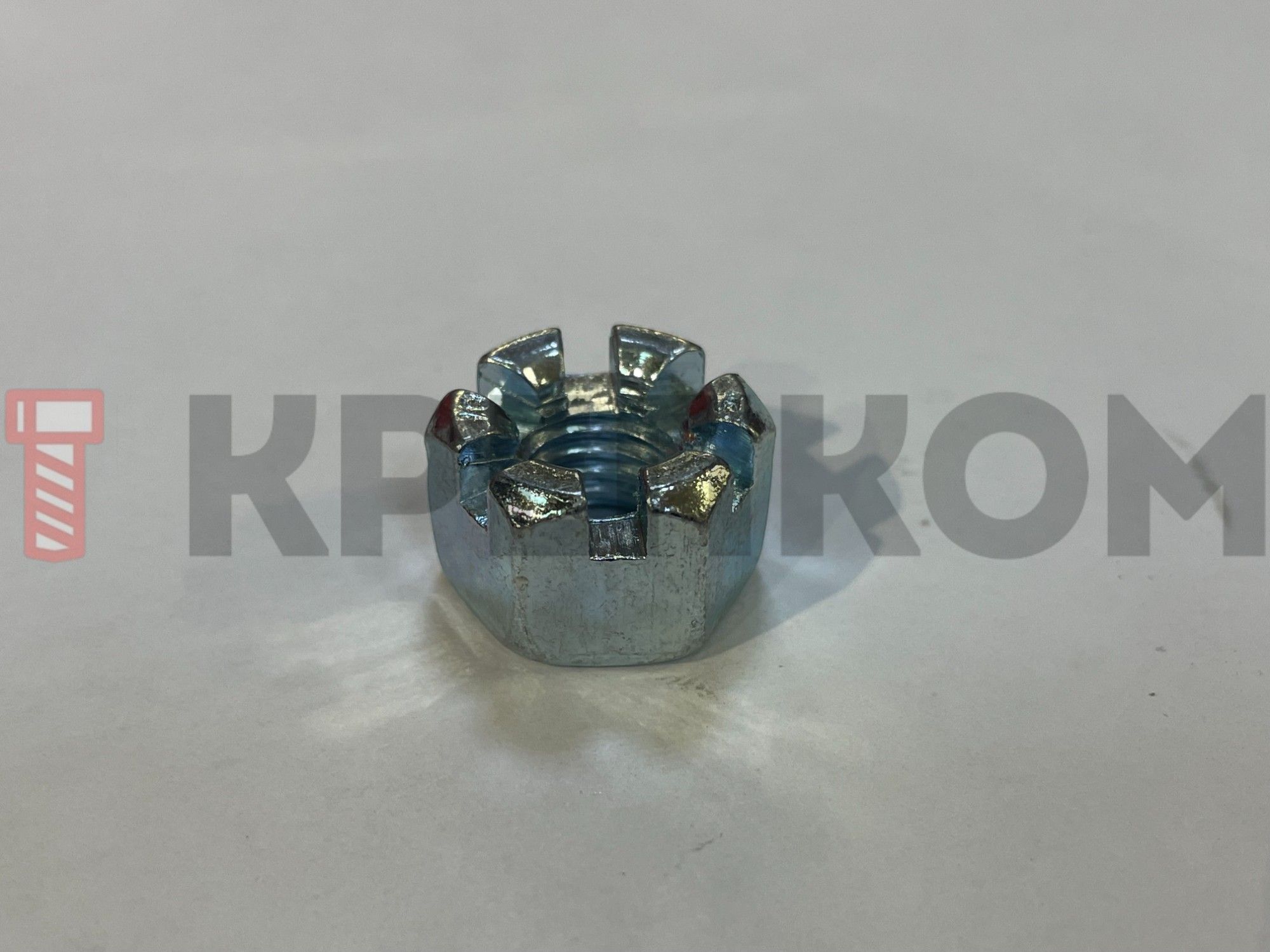

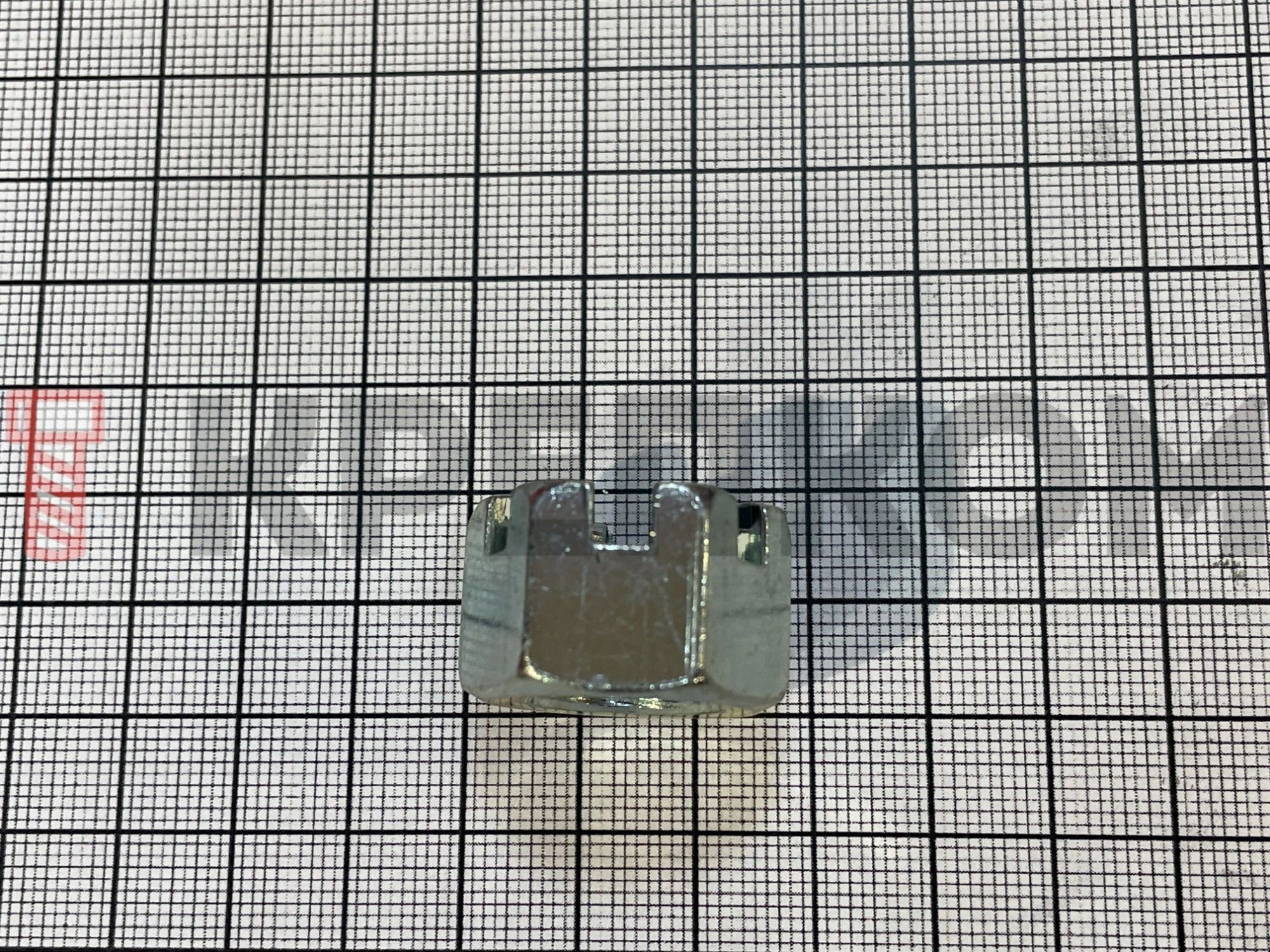

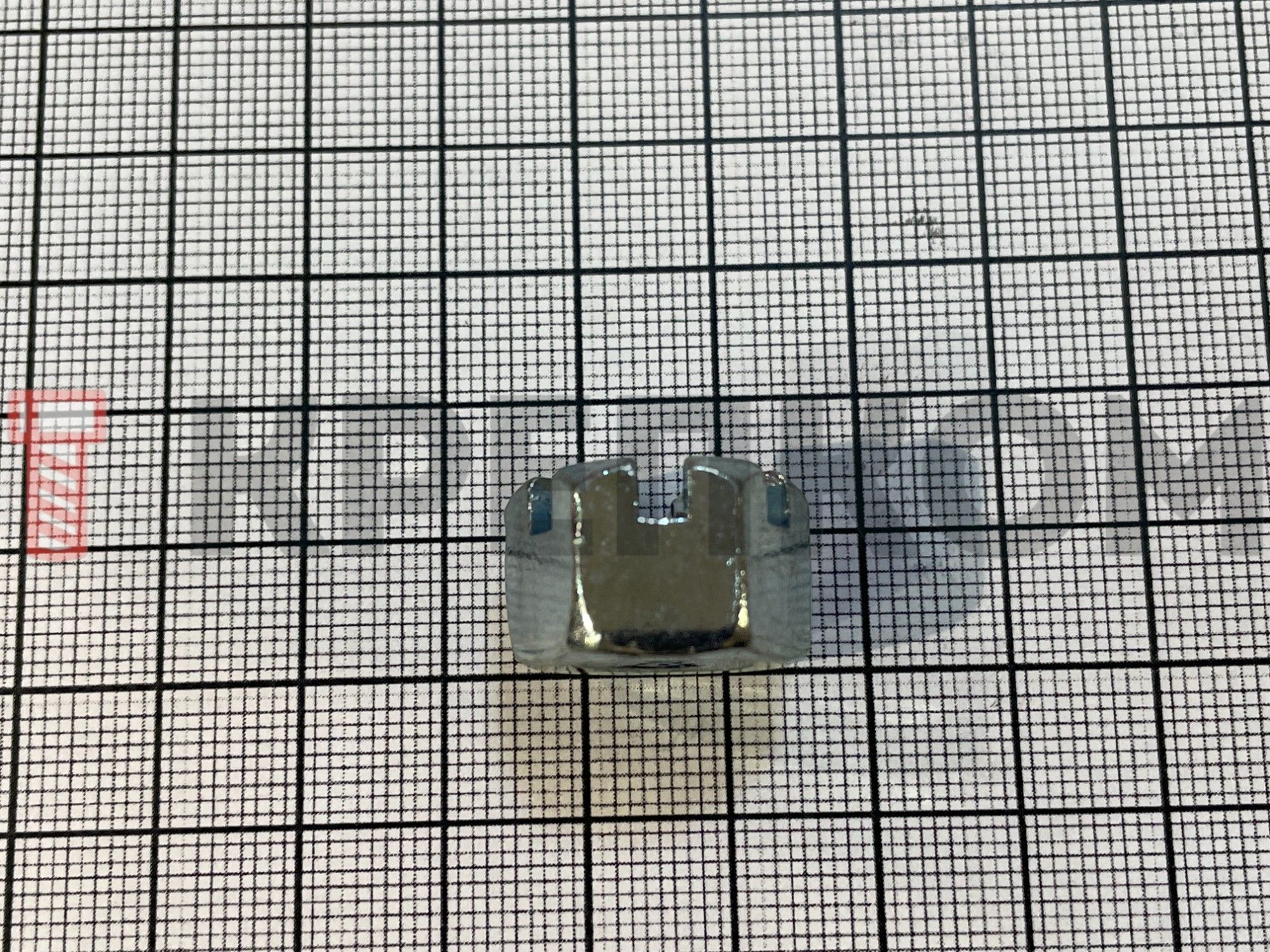

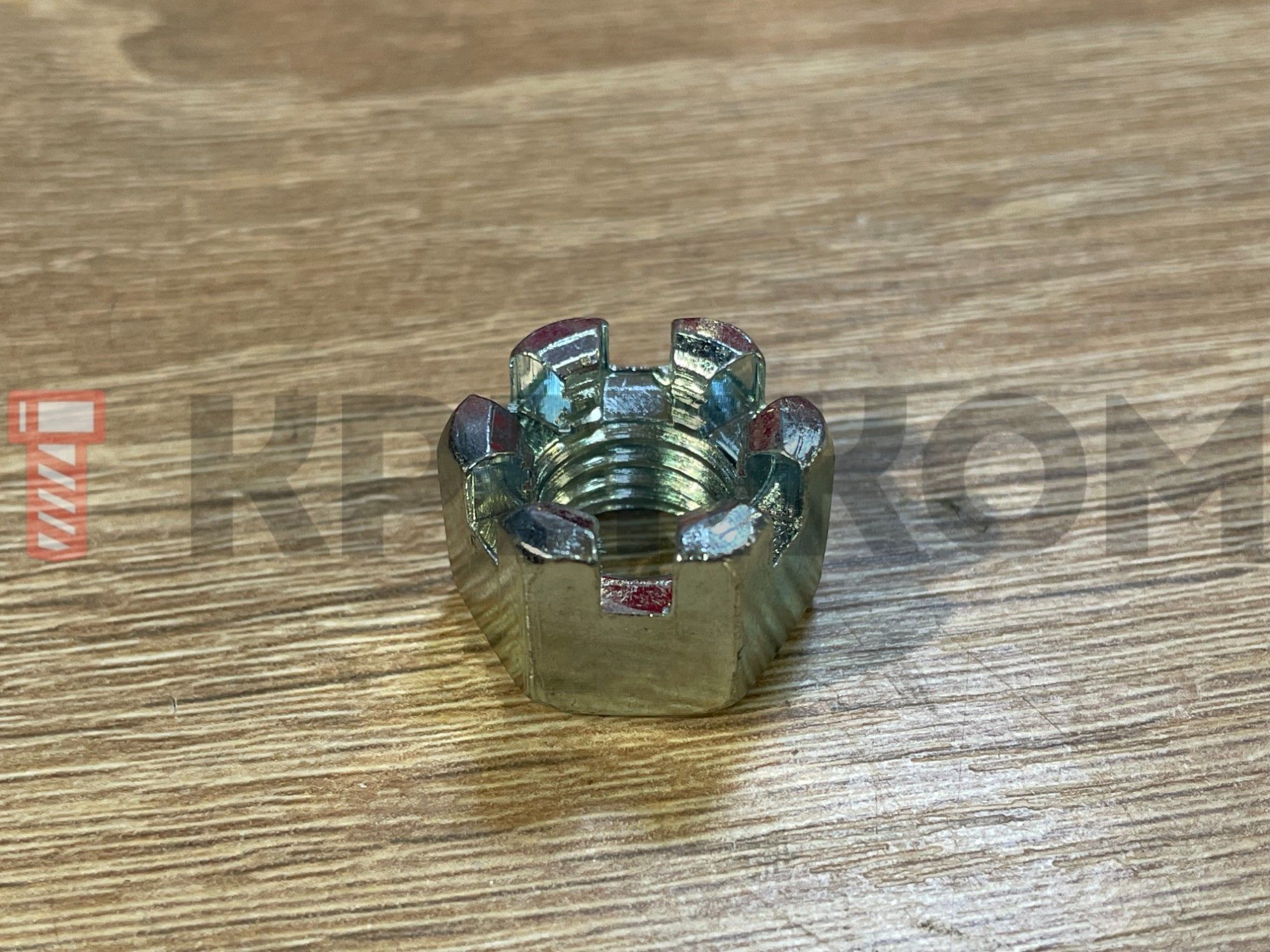

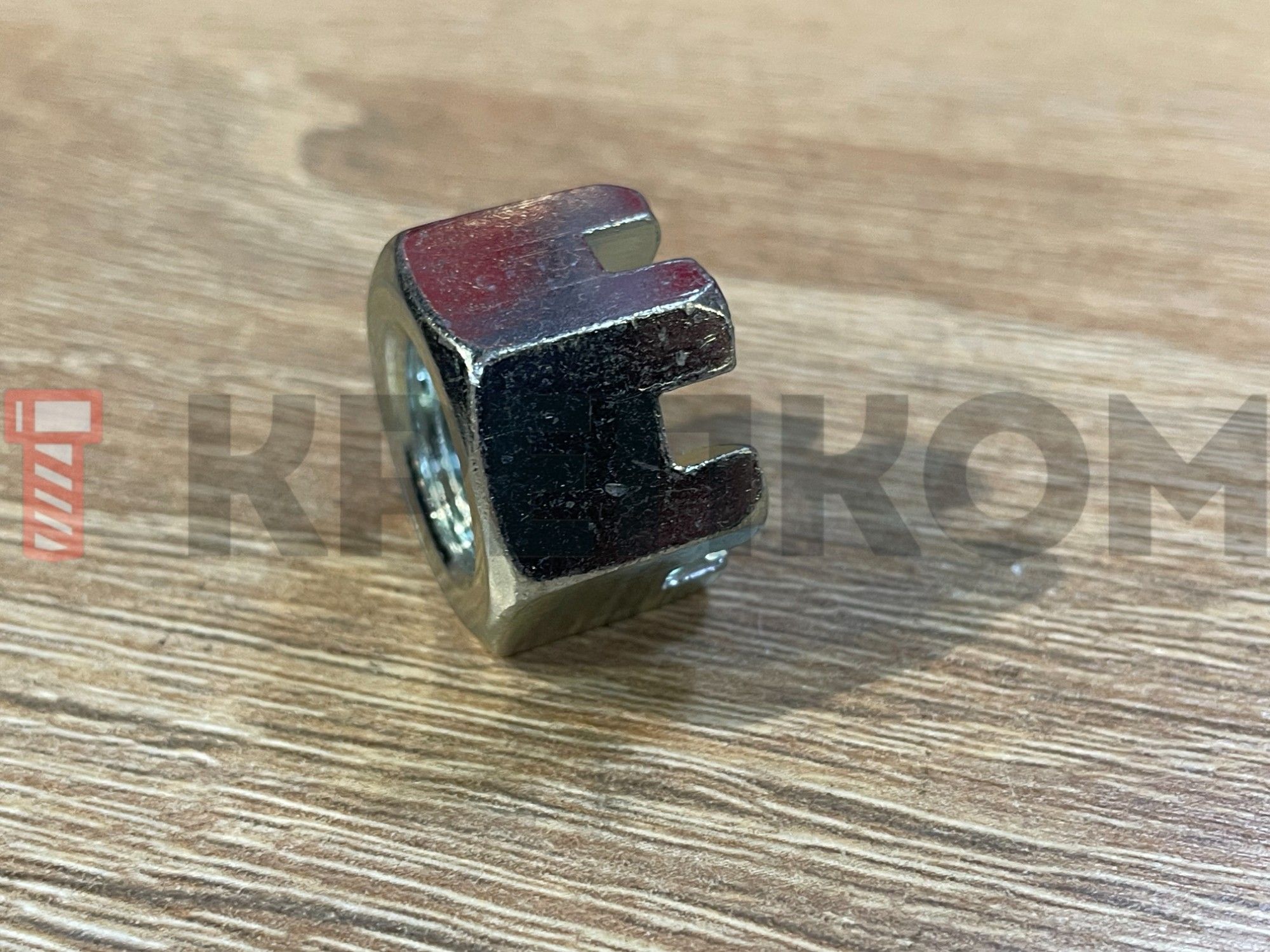

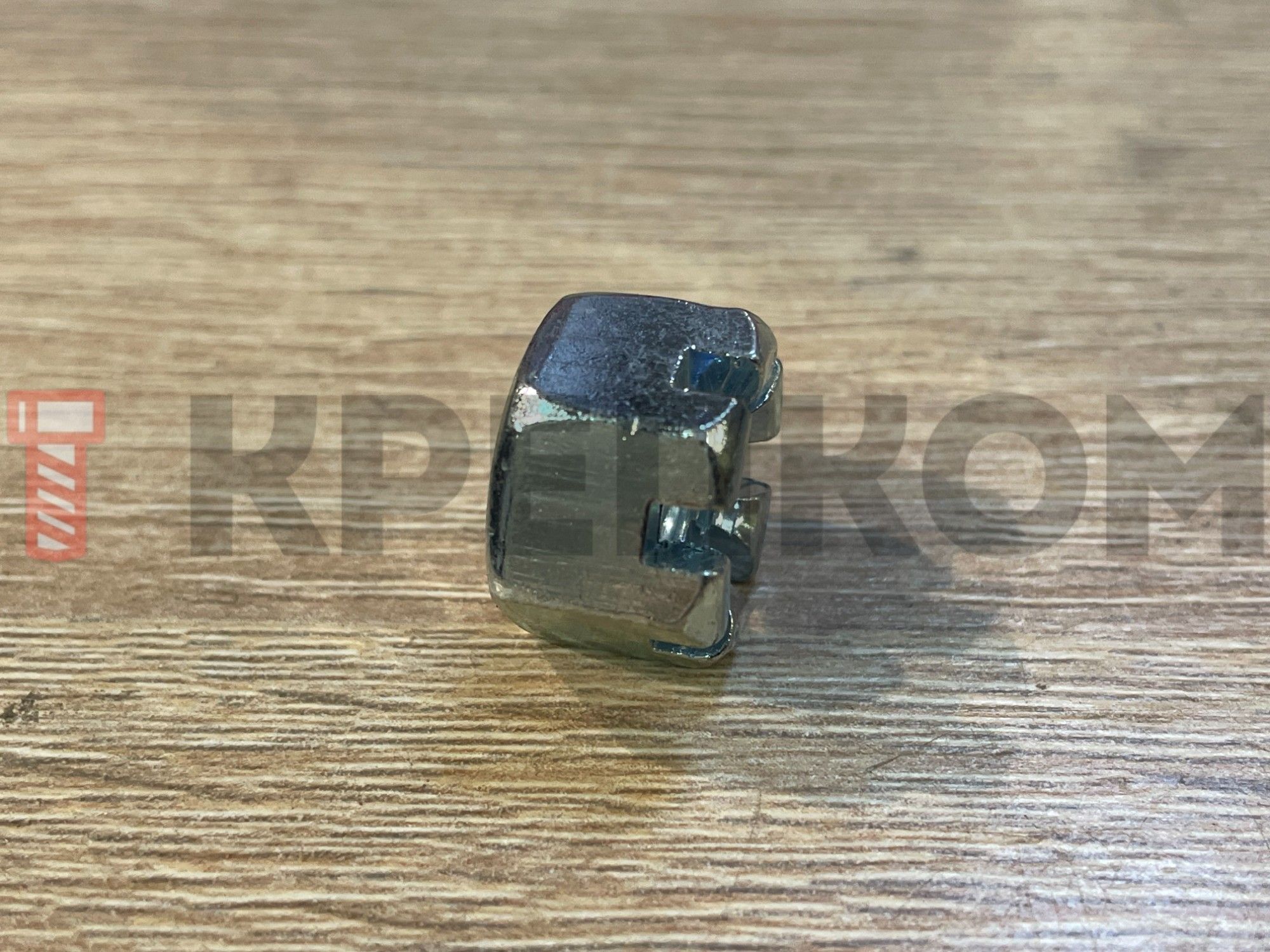

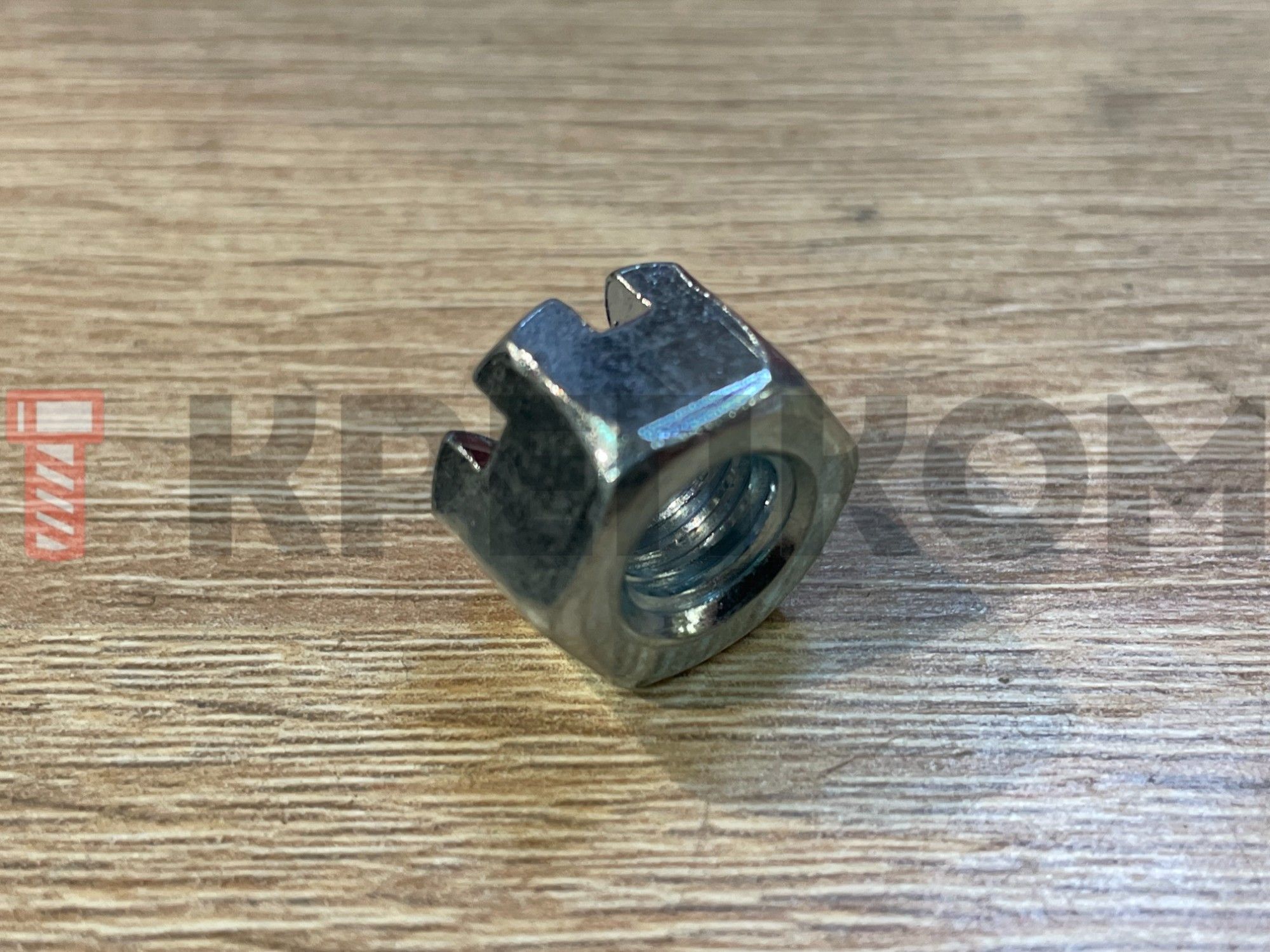

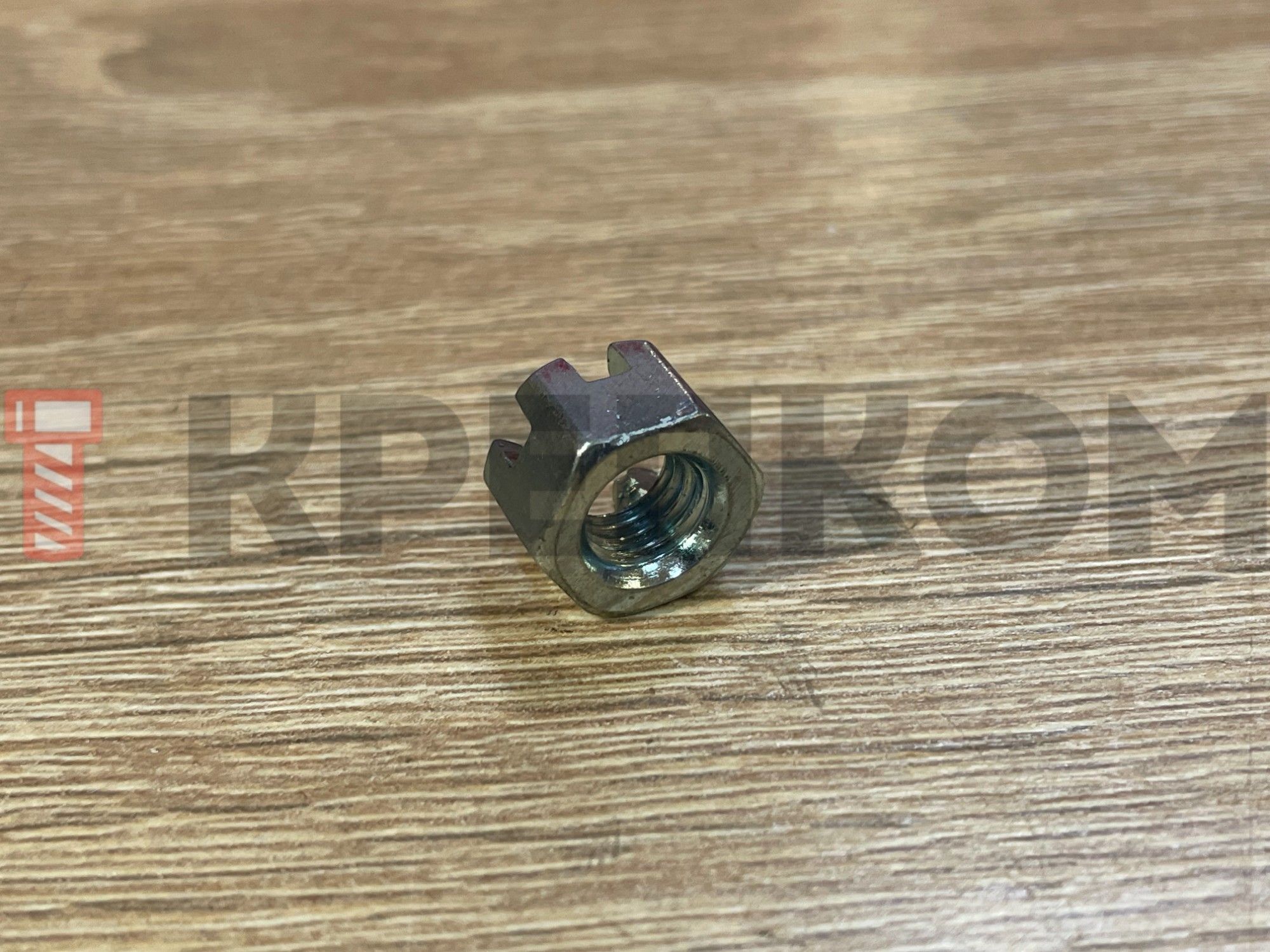

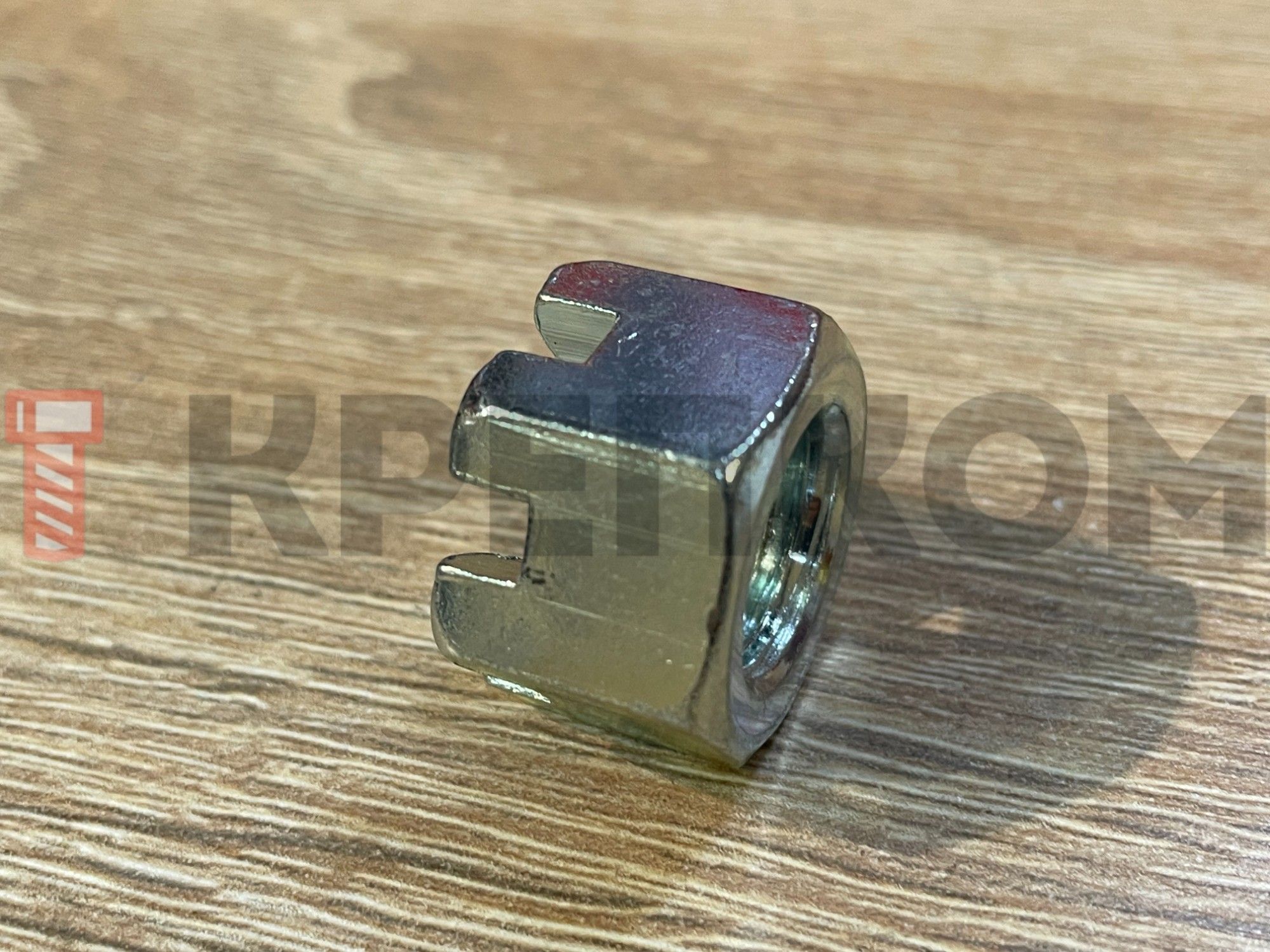

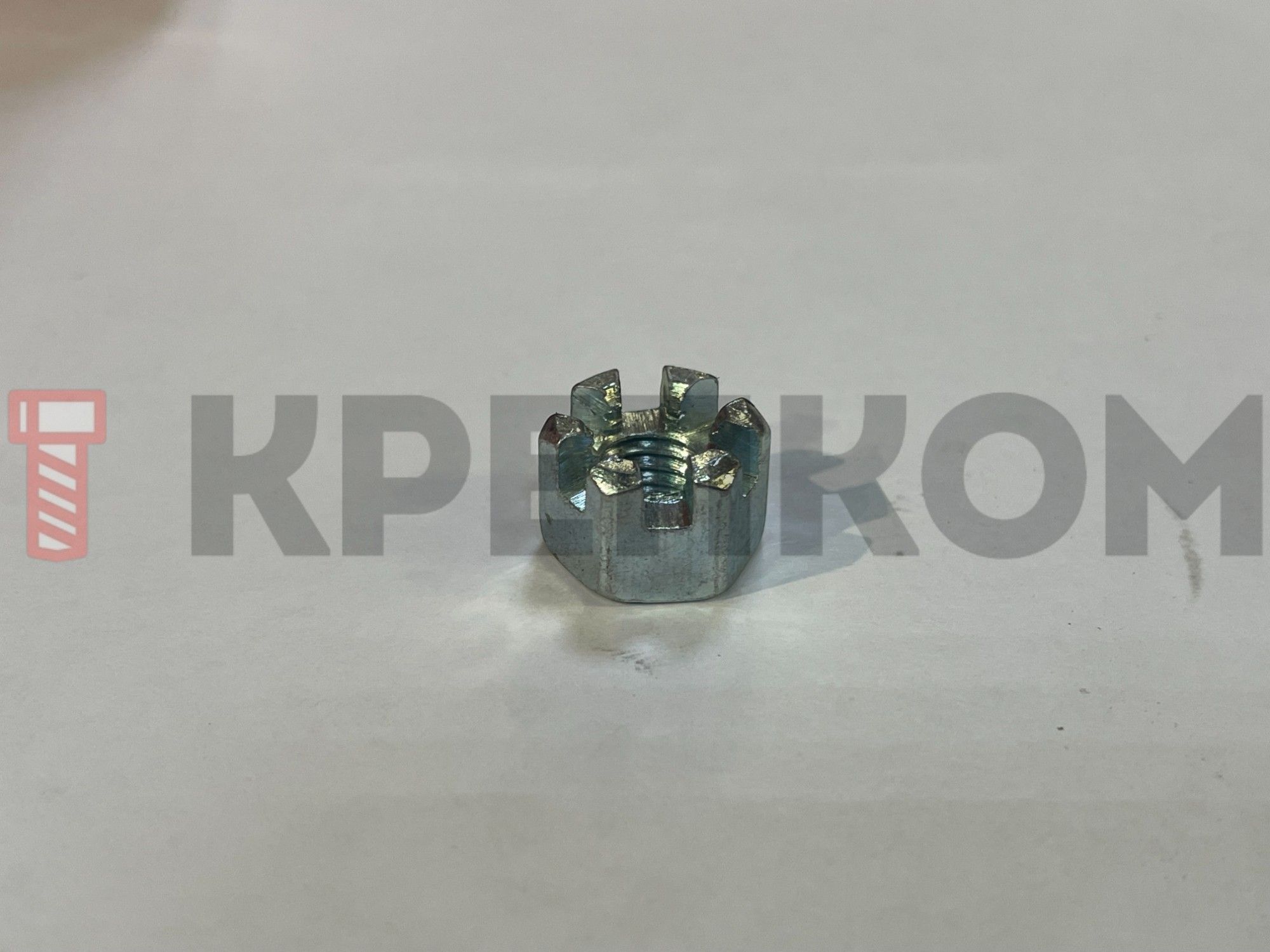

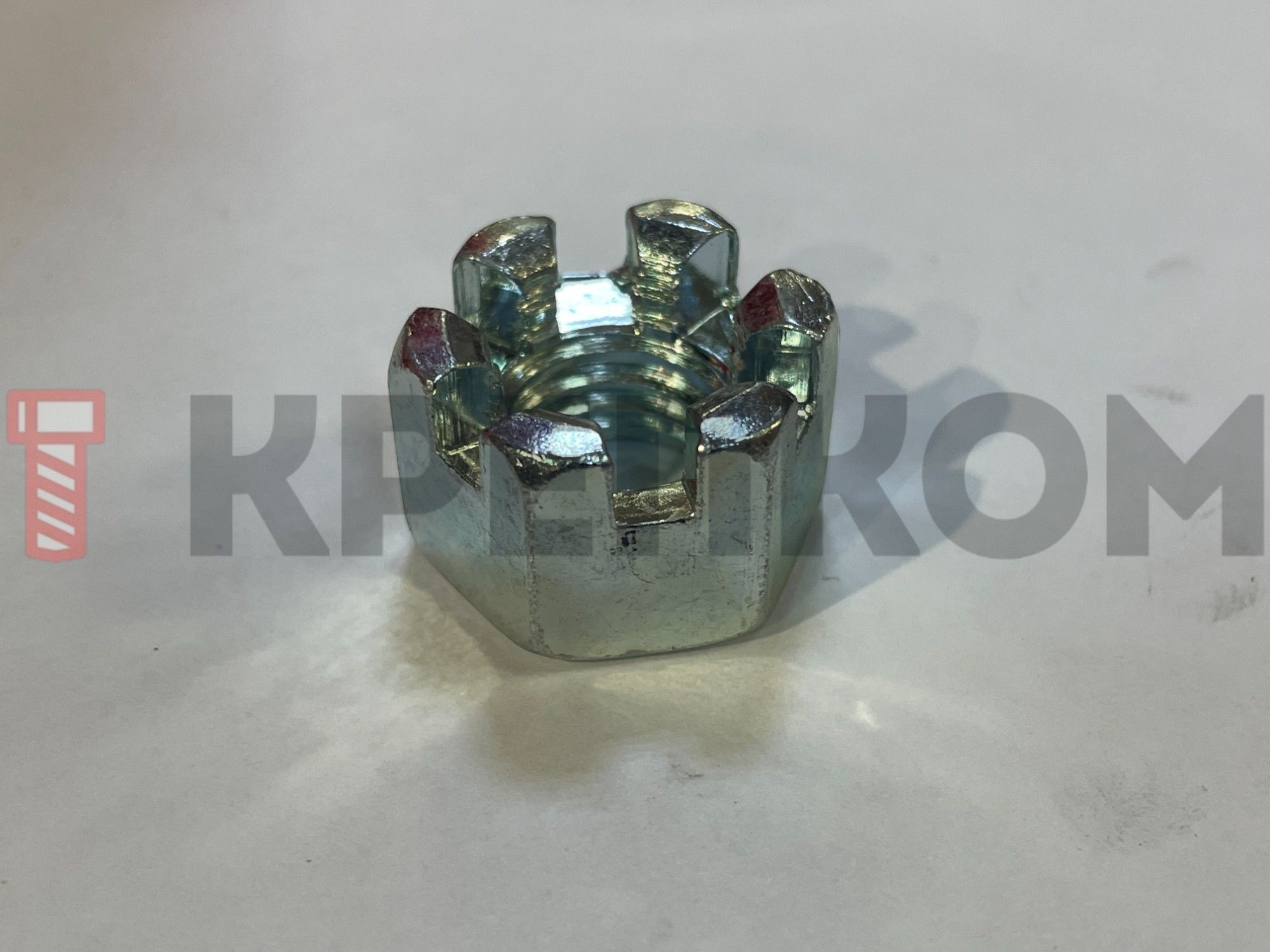

Гайка корончатая (прорезная) DIN 935, класс прочности 6, оцинкованная сталь

Код товара: WN00017784

Сталь оцинкованная (гальваническое цинкование)

22 фото

1 видео

15 позиций

Ваш консультант Борис

+7 (999) 027-78-44

Крепеж для шплинтованных резьбовых соединений.
Используется с болтами, осями, шпильками для предотвращения самоотвинчивания.
Конструкция и размеры согласно DIN 935.
Два варианта исполнения: 1 – прорезная (≤М10), 2 – корончатая (≥М12).
Тип и размер резьбы: метрическая крупная от М4 до М100, поле допуска 6H.
Классы точности: А и В.
Углеродистая сталь 6 класса (для использования с болтами средней прочности 6.8).
Гальваническая оцинковка продлевает срок службы изделия в условиях отсутствия влаги и химически агрессивных сред.
Подходящие шплинты: DIN 94 и DIN 11024

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Гайка корончатая М4 DIN 935, класс прочности 6, оцинкованная сталь

WN00029919

М4

0,7

Диаметр резьбы М4

Шаг резьбы (мм) 0,7

Высота гайки (мм) 5

Размер под ключ (мм) 7

Диаметр резьбы

М4

Шаг резьбы (мм)

0,7

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка корончатая М5 DIN 935, класс прочности 6, оцинкованная сталь

WN00029920

М5

0,8

Диаметр резьбы М5

Шаг резьбы (мм) 0,8

Высота гайки (мм) 6

Размер под ключ (мм) 8

Диаметр резьбы

М5

Шаг резьбы (мм)

0,8

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка корончатая М6 DIN 935, класс прочности 6, оцинкованная сталь

WN00017785

М6

7,5

Диаметр резьбы М6

Шаг резьбы (мм) 1

Высота гайки (мм) 7,5

Размер под ключ (мм) 10

Диаметр резьбы

М6

Шаг резьбы (мм)

Высота гайки (мм)

7,5

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М8 DIN 935, класс прочности 6, оцинкованная сталь

WN00017786

М8

1,25

9,5

Диаметр резьбы М8

Шаг резьбы (мм) 1,25

Высота гайки (мм) 9,5

Размер под ключ (мм) 13

Диаметр резьбы

М8

Шаг резьбы (мм)

1,25

Высота гайки (мм)

9,5

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М10 DIN 935, класс прочности 6, оцинкованная сталь

WN00017787

М10

1,5

Диаметр резьбы М10

Шаг резьбы (мм) 1,5

Высота гайки (мм) 12

Размер под ключ (мм) 16

Диаметр резьбы

М10

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М12 DIN 935, класс прочности 6, оцинкованная сталь

WN00017788

М12

1,75

Диаметр резьбы М12

Шаг резьбы (мм) 1,75

Высота гайки (мм) 15

Размер под ключ (мм) 18

Диаметр резьбы

М12

Шаг резьбы (мм)

1,75

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М14 DIN 935, класс прочности 6, оцинкованная сталь

WN00017789

М14

Диаметр резьбы М14

Шаг резьбы (мм) 2

Высота гайки (мм) 16

Размер под ключ (мм) 21

Диаметр резьбы

М14

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М16 DIN 935, класс прочности 6, оцинкованная сталь

WN00017790

М16

Диаметр резьбы М16

Шаг резьбы (мм) 2

Высота гайки (мм) 19

Размер под ключ (мм) 24

Диаметр резьбы

М16

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М18 DIN 935, класс прочности 6, оцинкованная сталь

WN00017791

М18

2,5

Диаметр резьбы М18

Шаг резьбы (мм) 2,5

Высота гайки (мм) 21

Размер под ключ (мм) 27

Диаметр резьбы

М18

Шаг резьбы (мм)

2,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М20 DIN 935, класс прочности 6, оцинкованная сталь

WN00017792

М20

2,5

Диаметр резьбы М20

Шаг резьбы (мм) 2,5

Высота гайки (мм) 22

Размер под ключ (мм) 30

Диаметр резьбы

М20

Шаг резьбы (мм)

2,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М22 DIN 935, класс прочности 6, оцинкованная сталь

WN00029921

М22

2,5

Диаметр резьбы М22

Шаг резьбы (мм) 2,5

Высота гайки (мм) 26

Размер под ключ (мм) 32

Диаметр резьбы

М22

Шаг резьбы (мм)

2,5

Высота гайки (мм)

Размер под ключ (мм)

руб.

1 шт

Гайка корончатая М24 DIN 935, класс прочности 6, оцинкованная сталь

WN00017793

М24

Диаметр резьбы М24

Шаг резьбы (мм) 3

Высота гайки (мм) 27

Размер под ключ (мм) 36

Диаметр резьбы

М24

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

203

руб.

1 шт

Гайка корончатая М27 DIN 935, класс прочности 6, оцинкованная сталь

WN00029922

М27

Диаметр резьбы М27

Шаг резьбы (мм) 3

Высота гайки (мм) 30

Размер под ключ (мм) 41

Диаметр резьбы

М27

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка корончатая М30 DIN 935, класс прочности 6, оцинкованная сталь

WN00029923

М30

3,5

Диаметр резьбы М30

Шаг резьбы (мм) 3,5

Высота гайки (мм) 33

Размер под ключ (мм) 46

Диаметр резьбы

М30

Шаг резьбы (мм)

3,5

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка корончатая М36 DIN 935, класс прочности 6, оцинкованная сталь

WN00017794

М36

Диаметр резьбы М36

Шаг резьбы (мм) 4

Высота гайки (мм) 38

Размер под ключ (мм) 55

Диаметр резьбы

М36

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

420

руб.

1 шт

Гайка корончатая, оцинкованная DIN 935 применяется совместно с разводными шплинтами для стопорения болтовых и шпилечных соединений. Она имеет шестигранную форму с шестью пазами (прорезями) на одной стороне, расположенными с интервалом в 60º. Это позволяет зафиксировать гайку шплинтом через каждые 60º поворота при одном отверстии в болте, и через каждые 30º поворота при двух взаимно-перпендикулярных отверстиях. Шплинтование позволяет создать прочное крепление, устойчивое к динамическим и вибрационным нагрузкам. Материалом для их изготовления служит углеродистая сталь. Готовые изделия оцинковываются. Применяются при сборке автомобилей, сельхозтехники, в вагоностроении и мебельном производстве. Популярные размеры: М20, М27, М30.

В зависимости от размера резьбы гайка под шплинт имеет разные варианты исполнения:

Прорезная - с радиальными прорезями на торце (для М4 - М10).
Корончатая - с цилиндрическим пояском, по форме напоминающим корону (для М12 и выше).

Аналоги DIN 935:

ГОСТ 5918-73
ГОСТ 5932-73
ISO 7035
ISO 7036
ISO 7037

У данного вида стопорного крепежа есть аналоги уменьшенной высоты - DIN 937 и DIN 979.

Размеры:

Гайка корончатая (прорезная) DIN 935 - чертеж, схема

Резьба	Диаметр коронки, d_e (max)	Высота гайки, m	Ширина прорези, n (min)	Размер гайки под ключ, S	Расстояние от опорной поверхности до основания прорези, w (max)	Шплинт
М4	-	5	1,2	7	3,2	1х10
М5	-	6	1,4	8	4	1,2х12
М6	-	7,5	2	10	5	1,6х14
М8	-	9,5	2,5	13	6,5	2х16
М10	-	12	2,8	16/17	8	2,5х20
М12	16	15	3,5	18/19	10	3,2х22
М14	18	16	3,5	21/22	11	3,2х25
М16	22	19	4,5	24	13	4х28
М18	25	21	4,5	27	15	4х32
М20	28	22	4,5	30	16	4х36
М22	32	26	5,5	34/32	18	5х36
М24	34	27	5,5	36	19	5х40
М27	38	30	5,5	41	22	5х45
М28*	38	30	5,5	41	22	5х50
М30	42	33	7	46	24	6,3х50
М32*	46	35	7	50	26	6,3х56
М33	46	35	7	50	26	6,3х56
М36	50	38	7	55	29	6,3х63
М38*	55	40	7	60	31	6,3х70
М39	55	40	7	60	31	6,3х71
М40*	55	48	7	60	31	6,3х70
М42	58	46	9	65	34	8х71
М45	62	48	9	70	36	8х80
М48	65	50	9	75	38	8х80
М52	70	54	9	80	42	8х90
М56	75	57	9	85	45	8х100
М60	80	63	11	90	48	10х100
М64	85	66	11	95	51	10х100
М68	90	69	11	100	54	10х112
М72	95	73	11	105	58	10х112
М76	100	76	11	110	61	10х125
М80	105	79	11	115	64	10х140

все размеры указаны в мм

* - размер не входит в официальный стандарт DIN 935

Монтаж:

Накручиваем гайку на резьбовой стержень.
Сверлим отверстие в стержне через ее прорези.
Вставляем и разводим шплинт, который будет препятствовать выкручиванию крепежа.

Монтаж (установка) корончатой гайки DIN 935

Характеристики

Тип гайки

Корончатая
DIN

935
ISO

7035
Единицы измерения

шт
Класс прочности

6
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Hexagon slotted and castle nuts
