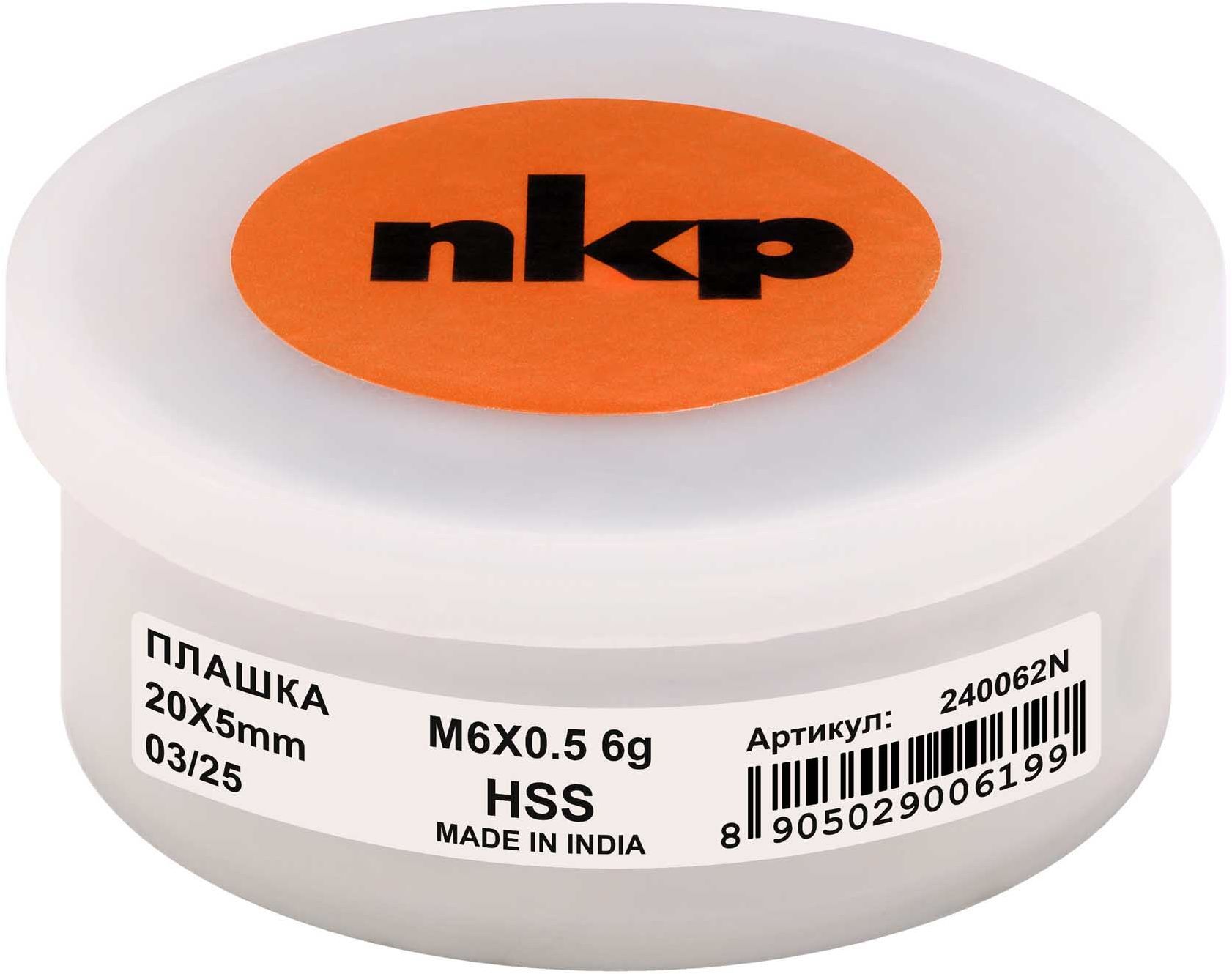

Плашка HSS DIN EN 22568 NKP, мелкая метрическая резьба
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Используется при слесарных, сантехнических работах
- Обрабатываемые материалы: углеродистая сталь, пластик и цветные металлы с прочностью до 900 Н/мм²
- Резьба: метрическая мелкая от М4 до М56
- Направление резьбы: правая
- Угол резьбы: 60°
- Поле допуска: 6g
- Соответствует стандарту DIN EN 22568
- Изготовлена из быстрорежущей стали HSS
- Форма: круглая со стружечными канавками
Круглая метрическая плашка NKP предназначена для нарезания и калибровки правой мелкой резьбы метрического стандарта на прутках, винтах, шпильках и наружных поверхностях деталей из цветных металлов, чугуна, алюминия, меди, бронзы, цинка, пластика, углеродистой и низколегированной стали твердостью до 900 Н/мм². Представляет собой круглую гайку с резьбой, прорезанной сквозными осевыми стружечными канавками, которые образуют режущие грани. Имеет правое направление резьбы и отверстия для выведения стружки. Формирует резьбу с углом 60° и полем допуска (класс точности) 6g.
Плашки, также известные как "лерки", применяются слесарями, сантехниками, газопроводчиками и могут использоваться как для ручной резки при помощи плашкодержателя
с двумя рукоятками, так и для скоростной резки, зафиксированные на станке. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход. Размер плашки подбирается по наружному диаметру стержня.
Преимущества
- Инструмент изготовлен из качественной быстрорежущей стали HSS (аналог Р6М5).
- Подходит для обработки материалов твердостью до 900 Н/мм².
- Срезанный материал выводится через стружечные отверстия, что обеспечивает легкое нарезание чистой резьбы за один проход.
- Поле допуска (степень точности): 6g.
- Соответствует стандарту DIN EN 22568.
Размеры
| Размер резьбы М | Шаг резьбы p, мм | Внешний диаметр D, мм | Высота h, мм | Количество канавок, шт |
| 4 | 0,5 | 20 | 5 | 3 |
| 5 | 0,75 | 20 | 7 | 4 |
| 5 | 0,5 | 20 | 5 | 4 |
| 6 | 0,75 | 20 | 7 | 4 |
| 6 | 0,5 | 20 | 5 | 4 |
| 8 | 1 | 25 | 9 | 4 |
| 8 | 0,75 | 25 | 9 | 4 |
| 8 | 0,5 | 25 | 9 | 4 |
| 10 | 1,25 | 30 | 11 | 4 |
| 10 | 1 | 30 | 11 | 4 |
| 10 | 0,75 | 30 | 11 | 4 |
| 10 | 0,5 | 30 | 11 | 4 |
| 11 | 1,25 | 30 | 11 | 4 |
| 11 | 1 | 30 | 11 | 4 |
| 12 | 1,5 | 38 | 10 | 4 |
| 12 | 1,25 | 38 | 10 | 5 |
| 12 | 1 | 38 | 10 | 5 |
| 12 | 0,75 | 38 | 10 | 5 |
| 13 | 1 | 38 | 10 | 5 |
| 13 | 0,75 | 38 | 10 | 5 |
| 13 | 1,5 | 38 | 10 | 5 |
| 14 | 1,5 | 38 | 10 | 5 |
| 14 | 1,25 | 38 | 10 | 5 |
| 14 | 1 | 38 | 10 | 5 |
| 14 | 0,75 | 38 | 10 | 5 |
| 14 | 0,5 | 38 | 10 | 5 |
| 15 | 1,5 | 38 | 10 | 5 |
| 15 | 1 | 38 | 10 | 5 |
| 16 | 1,5 | 45 | 14 | 5 |
| 16 | 1,25 | 45 | 14 | 5 |
| 16 | 1 | 45 | 14 | 5 |
| 16 | 0,75 | 45 | 14 | 6 |
| 17 | 1 | 45 | 14 | 6 |
| 17 | 1,5 | 45 | 14 | 6 |
| 18 | 1,5 | 45 | 14 | 5 |
| 18 | 1,25 | 45 | 14 | 5 |
| 18 | 0,75 | 45 | 14 | 6 |
| 18 | 1 | 45 | 14 | 6 |
| 19 | 1 | 45 | 14 | 5 |
| 19 | 1,5 | 45 | 14 | 5 |
| 20 | 2 | 45 | 14 | 5 |
| 20 | 1 | 45 | 14 | 5 |
| 20 | 1,25 | 45 | 14 | 6 |
| 22 | 2 | 55 | 16 | 6 |
| 22 | 1,5 | 55 | 16 | 6 |
| 22 | 1 | 55 | 16 | 6 |
| 22 | 1,25 | 55 | 16 | 6 |
| 24 | 2 | 55 | 16 | 6 |
| 24 | 1,5 | 55 | 16 | 6 |
| 24 | 1 | 55 | 16 | 6 |
| 24 | 1,25 | 55 | 16 | 6 |
| 25 | 2 | 55 | 16 | 6 |
| 25 | 1,5 | 55 | 16 | 6 |
| 26 | 2 | 55 | 16 | 6 |
| 26 | 1,5 | 55 | 16 | 6 |
| 27 | 2 | 65 | 18 | 6 |
| 27 | 1,5 | 65 | 18 | 6 |
| 28 | 2 | 65 | 18 | 6 |
| 28 | 1,5 | 65 | 18 | 6 |
| 30 | 2 | 65 | 18 | 6 |
| 30 | 1,5 | 65 | 18 | 6 |
| 30 | 1 | 65 | 18 | 6 |
| 32 | 1,5 | 65 | 18 | 6 |
| 33 | 2 | 65 | 18 | 6 |
| 33 | 1,5 | 65 | 18 | 6 |
| 35 | 1,5 | 65 | 18 | 6 |
| 36 | 3 | 65 | 25 | 6 |
| 36 | 2 | 65 | 18 | 6 |
| 36 | 1,5 | 65 | 18 | 6 |
| 39 | 3 | 75 | 30 | 7 |
| 39 | 2 | 75 | 20 | 7 |
| 39 | 1,5 | 75 | 20 | 7 |
| 40 | 2 | 75 | 20 | 6 |
| 40 | 1,5 | 75 | 20 | 6 |
| 40 | 3 | 75 | 30 | 6 |
| 42 | 1,5 | 75 | 20 | 6 |
| 42 | 2 | 75 | 20 | 6 |
| 42 | 3 | 75 | 30 | 6 |
| 45 | 1,5 | 90 | 22 | 7 |
| 45 | 2 | 90 | 22 | 7 |
| 45 | 3 | 90 | 36 | 7 |
| 48 | 1,5 | 90 | 22 | 7 |
| 48 | 2 | 90 | 22 | 7 |
| 48 | 3 | 90 | 36 | 7 |
| 50 | 1,5 | 90 | 22 | 9 |
| 52 | 1,5 | 90 | 22 | 9 |
| 52 | 2 | 90 | 22 | 9 |
| 52 | 3 | 90 | 36 | 9 |
| 56 | 2 | 105 | 22 | 6 |
Способ применения
- Выбранная деталь размечается и прочно фиксируется в тисках.
- Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
- Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.
- Инструмент размещается перпендикулярно сверху изделия.
- Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
- В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
DINEN 22568
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
-
