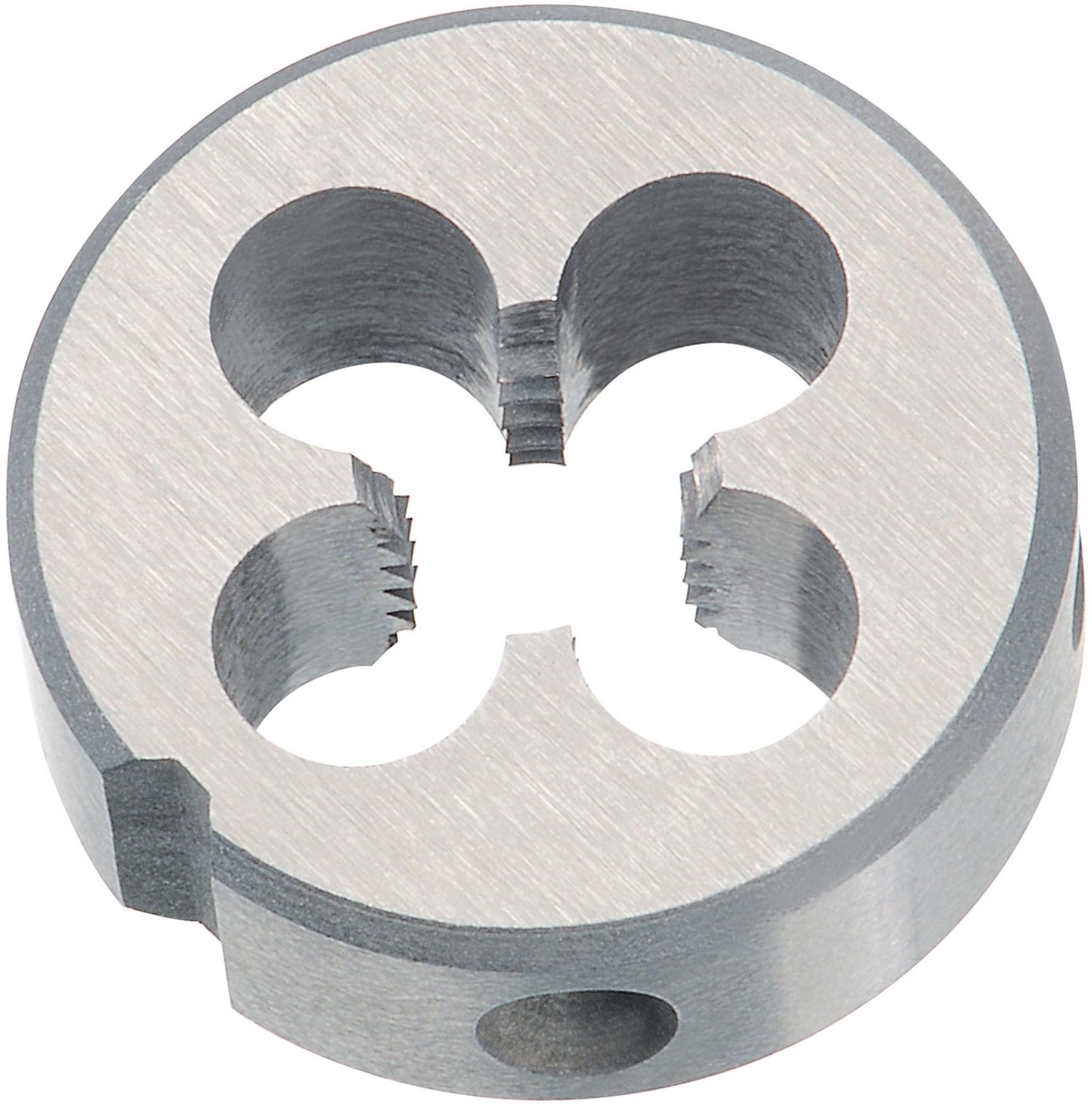

Плашка HSS DIN EN 22568 Volkel, мелкая метрическая резьба

Круглая метрическая плашка Volkel предназначена для нарезания и калибровки мелкой резьбы метрического стандарта на прутках, винтах, шпильках и наружных поверхностях деталей из цветных металлов, чугуна, алюминия, меди, бронзы, цинка, пластика, углеродистой и низколегированной стали твердостью до 800 Н/мм². Представляет собой круглую гайку с резьбой, прорезанной сквозными осевыми стружечными канавками, которые образуют режущие грани. Имеет правое направление резьбы, и отверстия для выведения стружки.

Плашки, также известные как "лерки", применяются слесарями, сантехниками, газопроводчиками и могут использоваться как для ручной резки при помощи плашкодержателя с двумя рукоятками, так и для скоростной резки, зафиксированные на станке. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход. Размер плашки подбирается по наружному диаметру стержня. Изделие изготовлено в соответствии со стандартом DIN EN 22568. Инструмент изготовлен из высокопроизводительной и качественной быстрорежущей стали HSS. Формирует метрическую резьбу с угловым профилем 60° и полем допуска 6G.

Размеры

Способ применения

1. Выбранная деталь размечается и прочно фиксируется в тисках.
2. Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
3. Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.


4. Инструмент размещается перпендикулярно сверху изделия.
5. Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
6. В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.

Характеристики

• Бренд
  Volkel
• Тип резьбы
  Метрическая М
• DIN
  EN 22568
• Единицы измерения
  шт
• Материал
  Быстрорежущая сталь (HSS)
