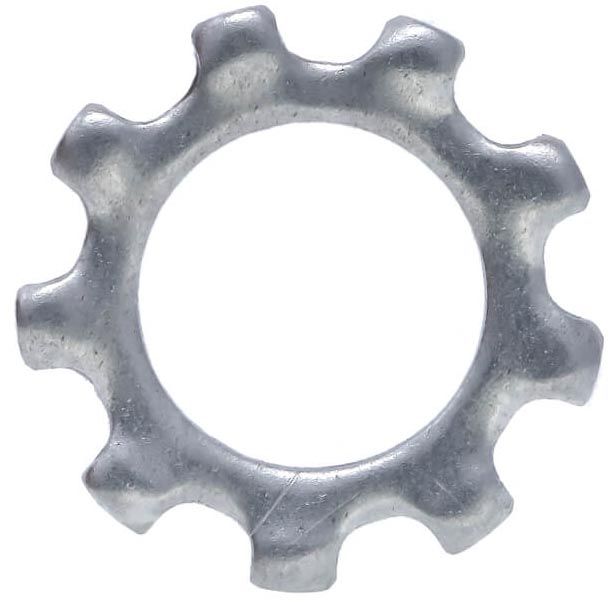

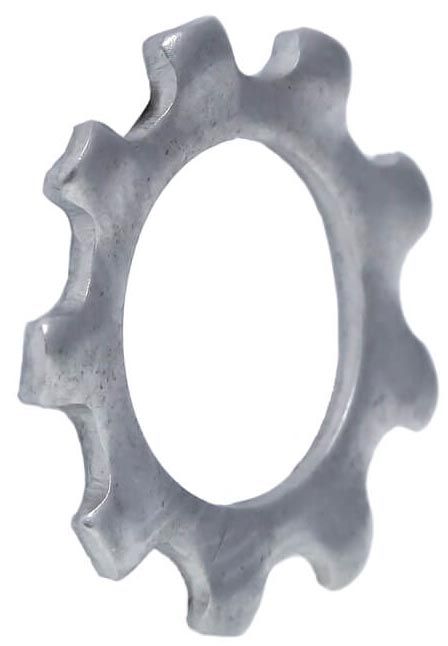

Шайба стопорная дюймовая с зубьями DIN 6797A, оцинкованная сталь
Код товара: WN00245839
- Для защиты резьбовых соединений от отвинчивания под действием вибрации и ударов.
- Тип шайбы: зубчатая дюймовая стопорная.
- Стандарт DIN 6797, форма A (с внешними зубьями).
- Стопорящий эффект за счет упругой деформации под нагрузкой и упора в металл.
- Защита от коррозии: цинковое гальваническое покрытие.
- Условия эксплуатации: умеренно агрессивные среды и на открытом воздухе.
- Для диаметров резьбы: от #2 до 3/4".
Стопорная дюймовая шайба с наружными зубьями DIN 6797A предназначена для совместного использования с дюймовым крепежом. Ее параметры выражены в дюймах. Подкладывается под головки метизов или между гайкой и контактной поверхностью. Размер, указанный в условном обозначении, соответствует номинальному диаметру резьбы сопрягаемого с ней болта, винта, шпильки или гайки.
Материал и покрытие
Шайба для дюймовой резьбы изготовлена из качественной углеродистой стали. Она подвергнута цинкованию гальваническим способом. Данное покрытие предотвращает ржавчину, увеличивая срок службы изделия в среде переменной влажности, а также улучшает товарный вид.
Аналоги DIN 6797 А:
- ГОСТ 10463-81, насечные и вырубные
Размеры
|
Диаметр крепежной детали |
Внутренний диаметр d1 |
Наружный диаметр d2 |
Толщина s1 max |
| #2 | .095" | .189" | .013" |
| #4 | .123" | .260" | .018" |
| #6 | .150" | .320" | .022" |
| #8 | .176" | .381" | .023" |
| #10 | .204" | .410" | .024" |
| #12 | .231" | .475" | .027" |
| 1/4" | .267" | .510" | .028" |
| 5/16" | .322" | .610" | .034" |
| 3/8" | .398" | .694" | .040" |
| 1/2" | .530" | .900" | .045" |
| 5/8" | .663" | 1.070" | .050" |
|
3/4" |
.795" | 1.260" | .055" |
Все размеры указаны в дюймах
Характеристики
-
Тип шайбыСтопорная / Дюймовая
-
DIN6797A
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
