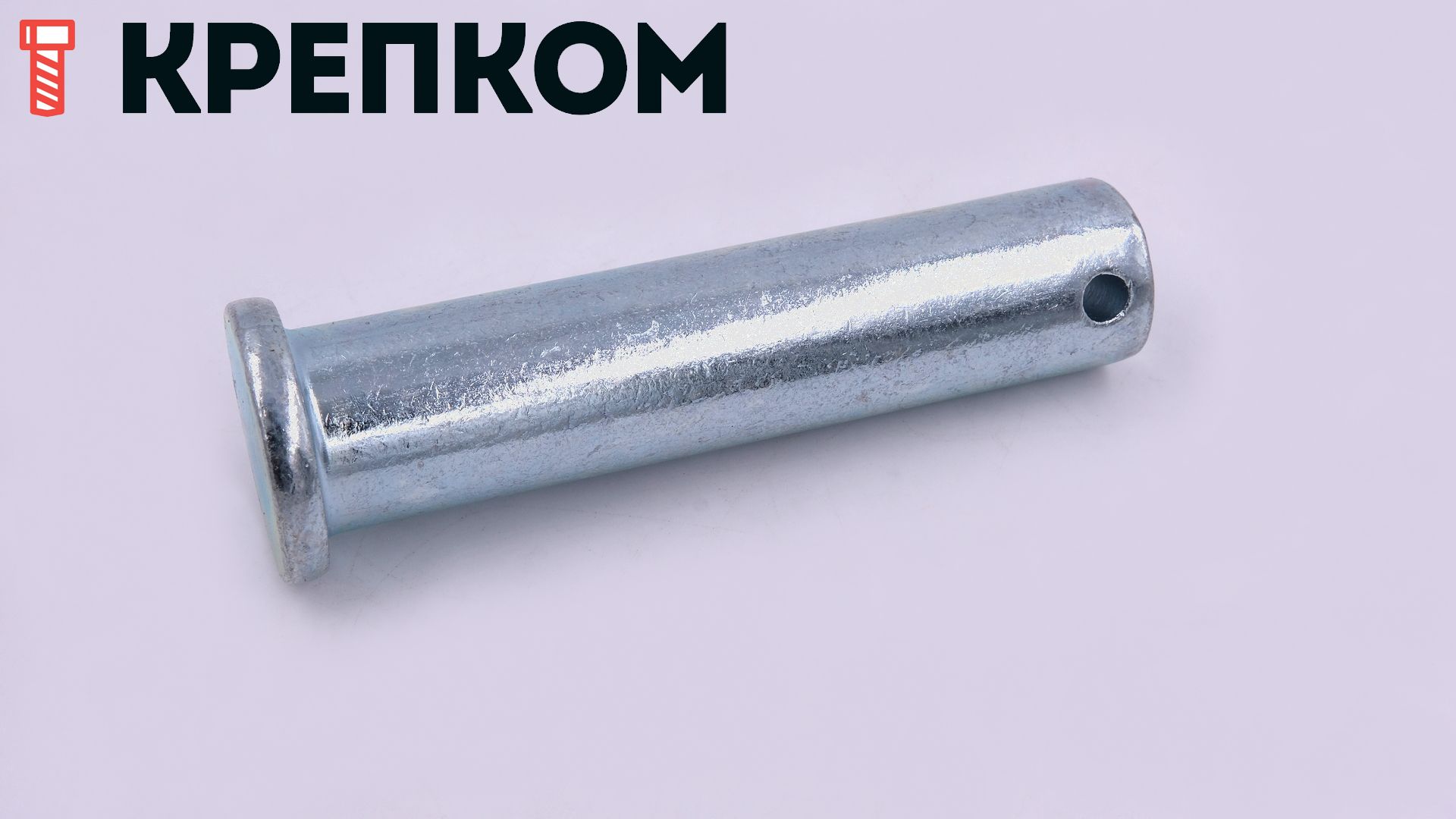

Штифт цилиндрический 10х50 DIN 1444 со шплинтом 3,2х20 DIN 94 широко используется в машиностроении и строительстве для фиксации элементов конструкций между собой. Шплинт позволяет избежать выпадения такелажного пальца под воздействием динамических нагрузок.

Штифт со шплинтом поставляется в упаковке по 5 шт.

Размеры

Штифт цилиндрический с головкой и отверстием под шплинт DIN 1444 form B - чертёж, схема

Диаметр	10 мм
Общая длина от головки, l₂+w	50 мм
Длина до центра отверстия, l₂	45,5 мм
Диаметр головки, d₂	18 мм
⌀ шплинта, d₃	3,2 мм
Высота головки, k	4 мм
Размер w	4,5 мм
Размер фаски, z₁ (max)	2 мм
Высота фаски, z₂	1 мм

Характеристики

DIN

1444
ГОСТ

9650-80
ISO

2341
Единицы измерения

шт
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Clevis pins with head, B = with pin hole, tolerance h11 for pin Ø

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
