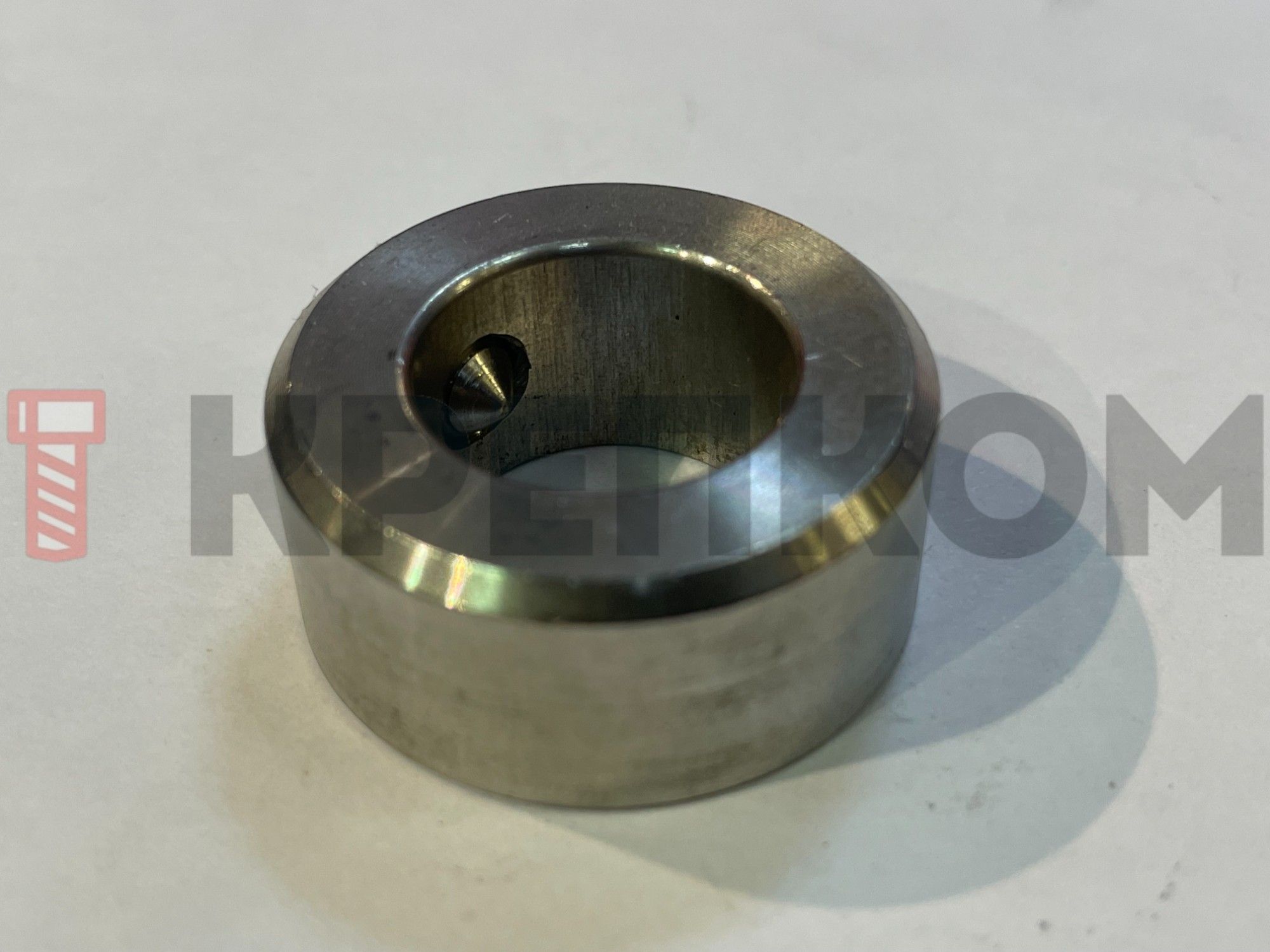

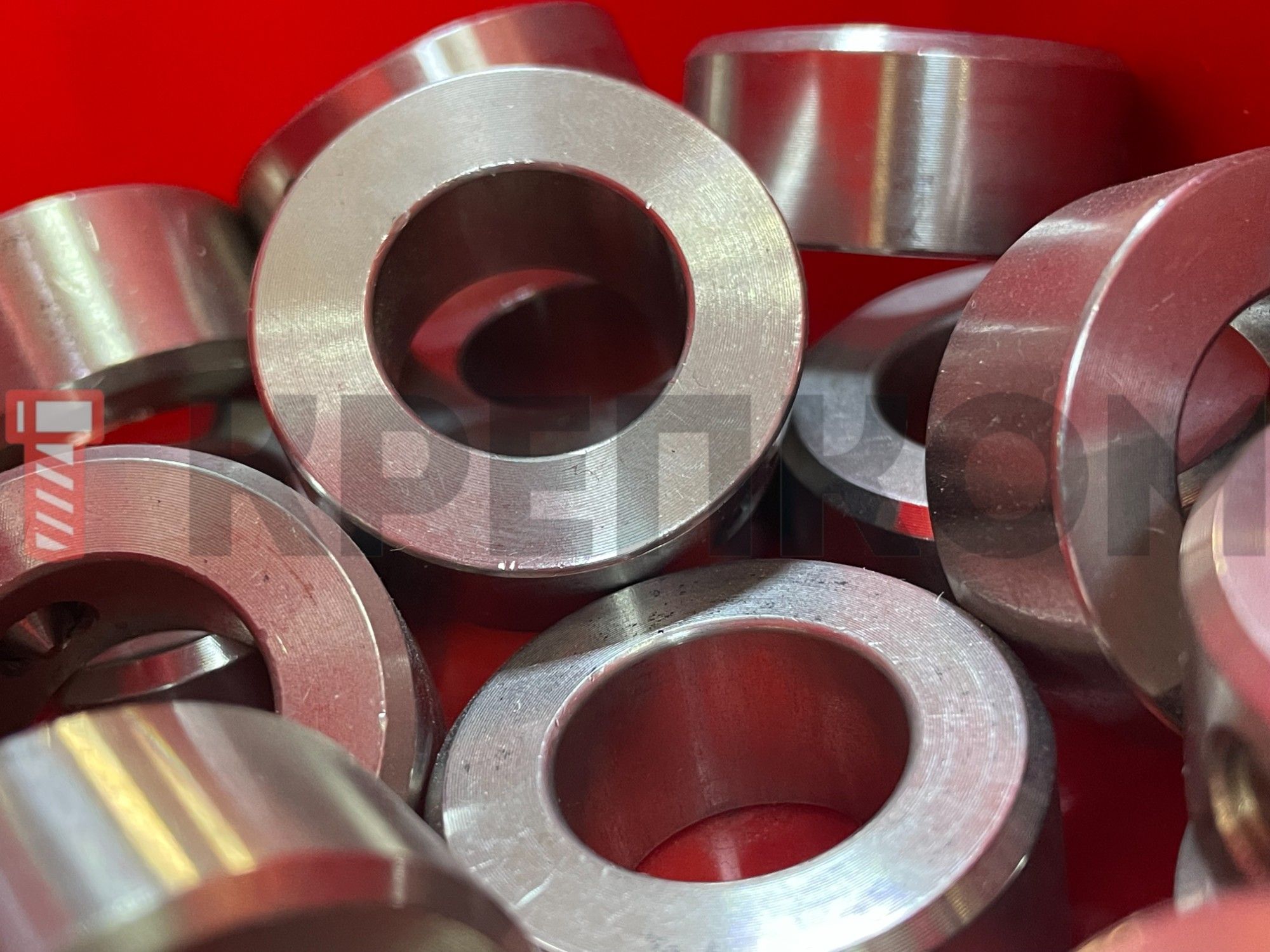

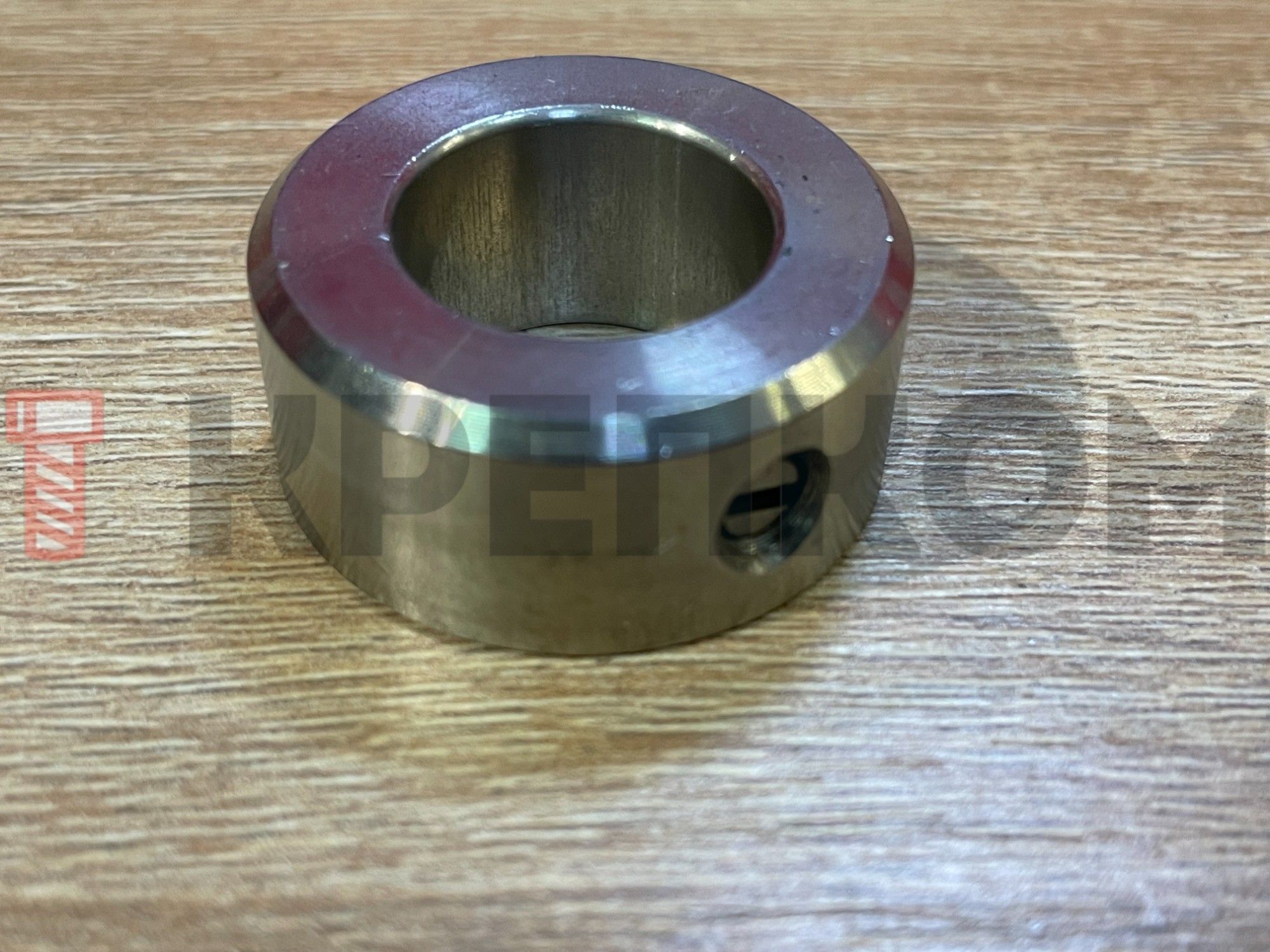

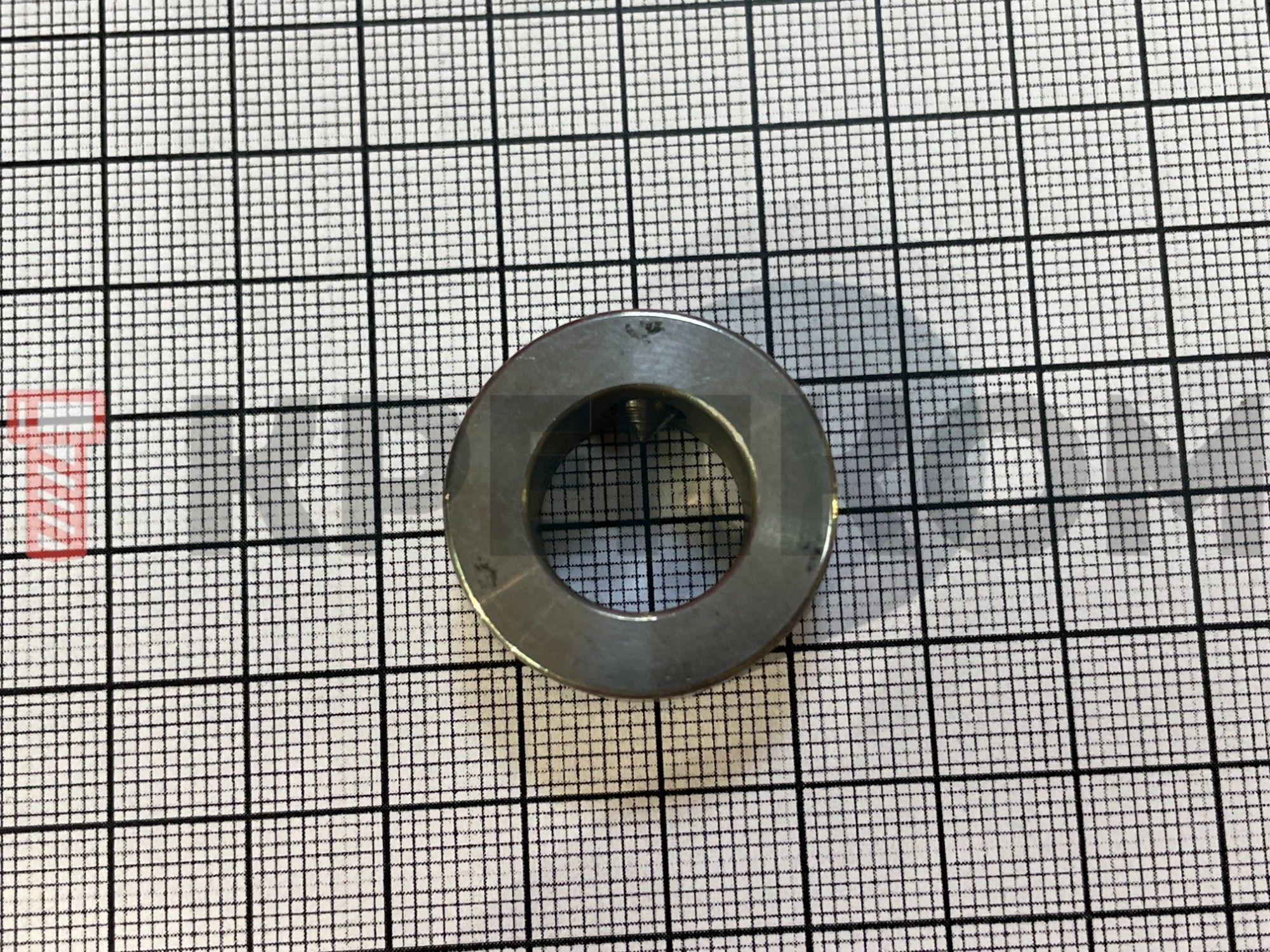

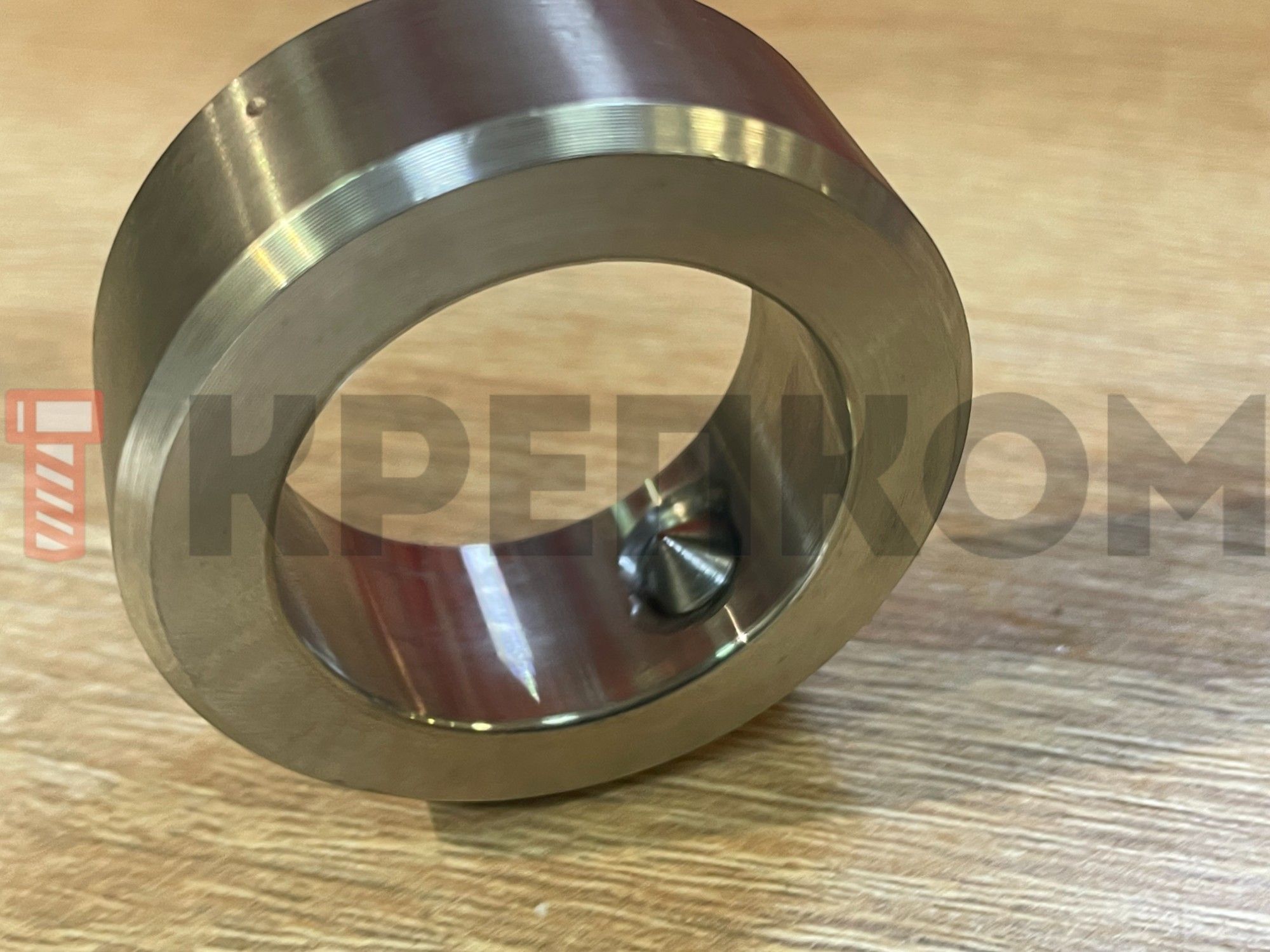

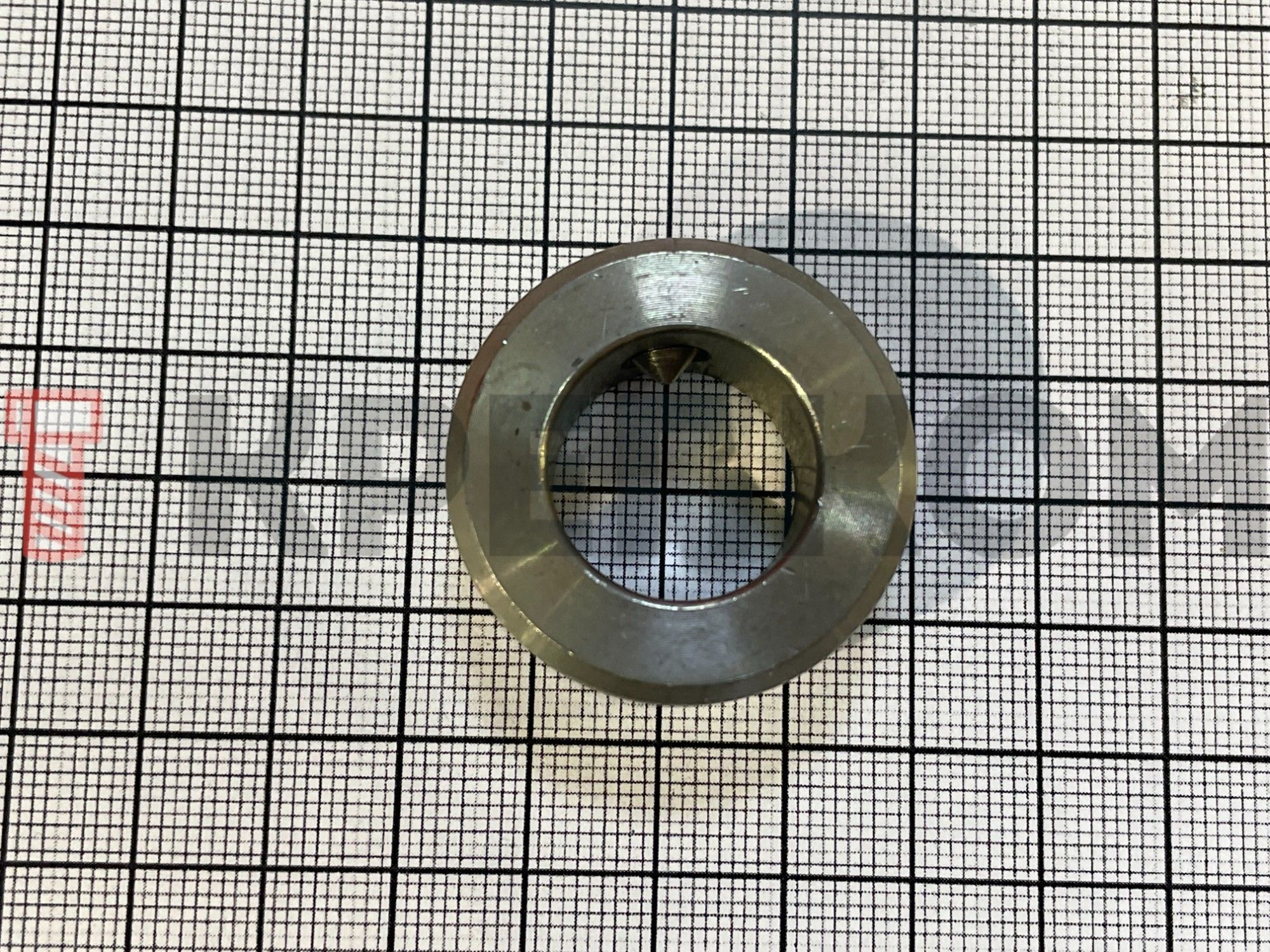

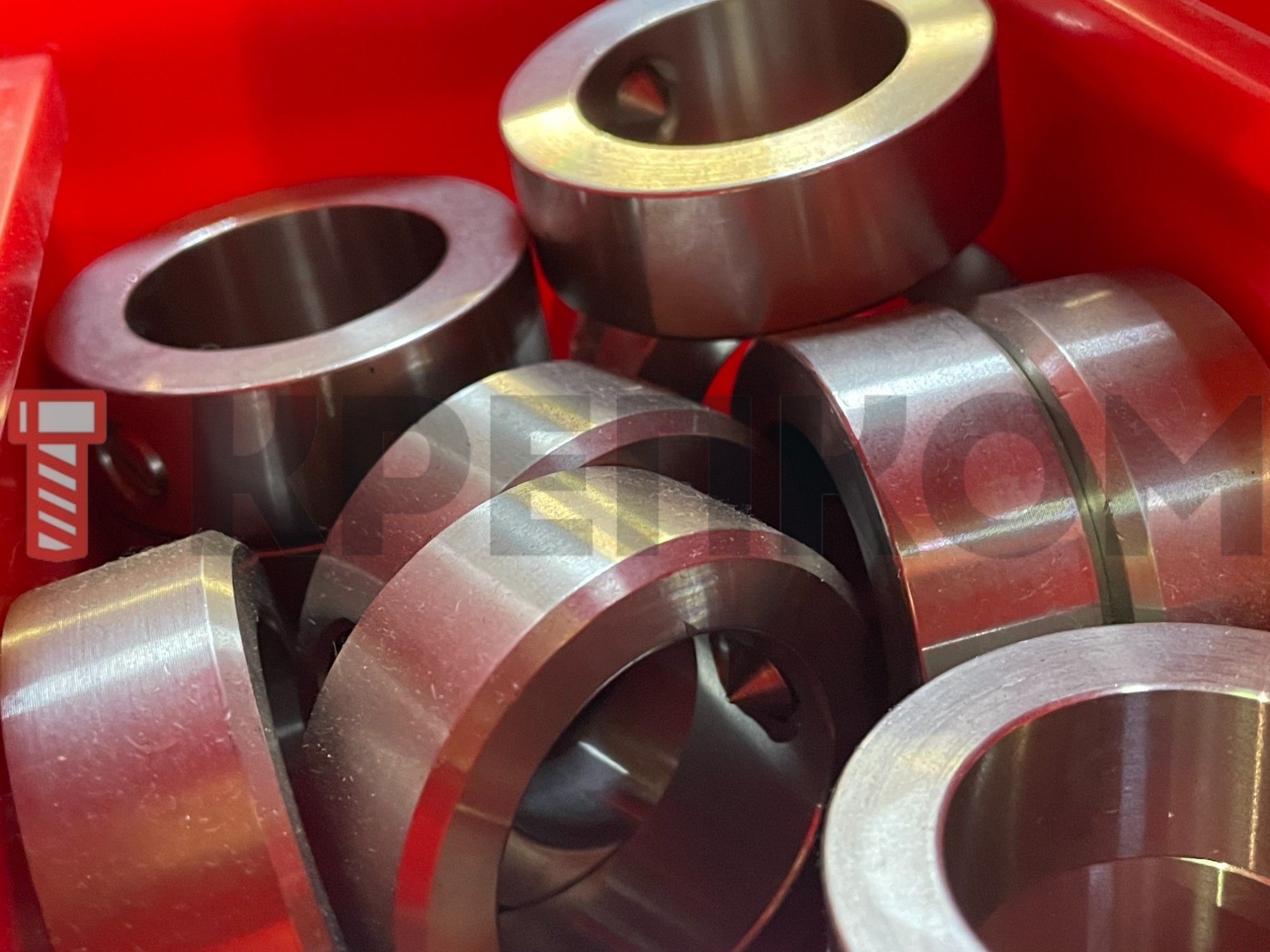

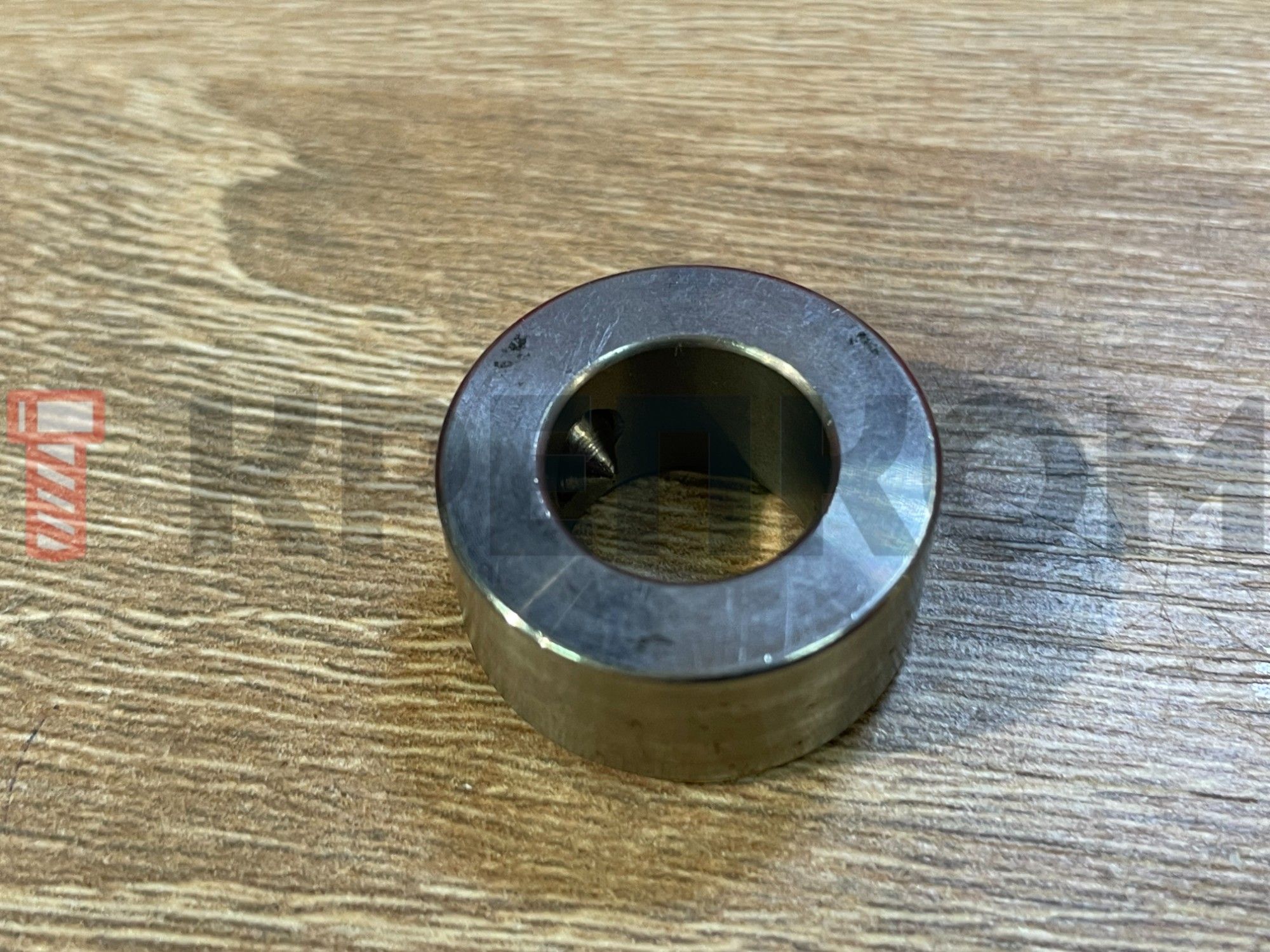

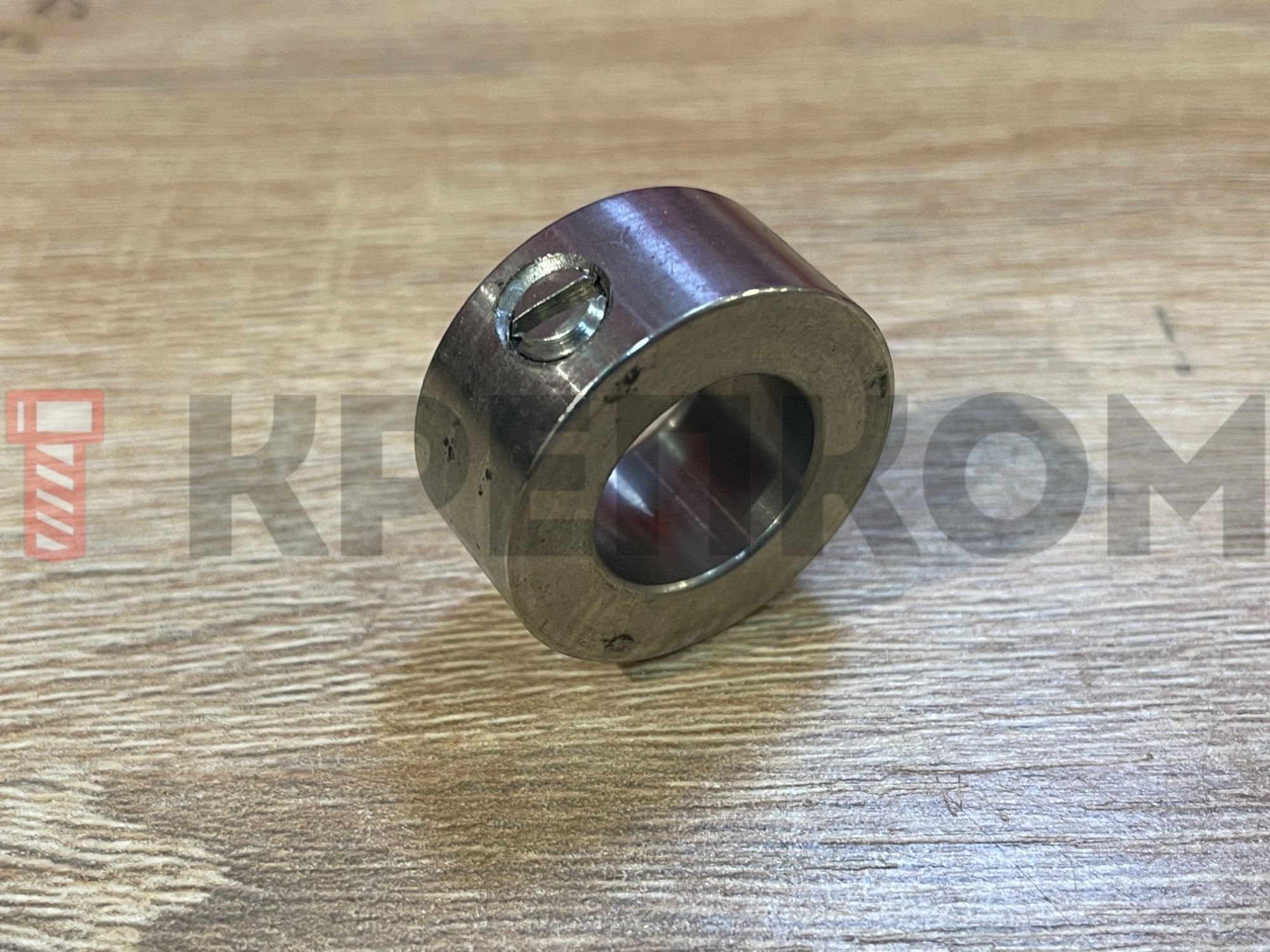

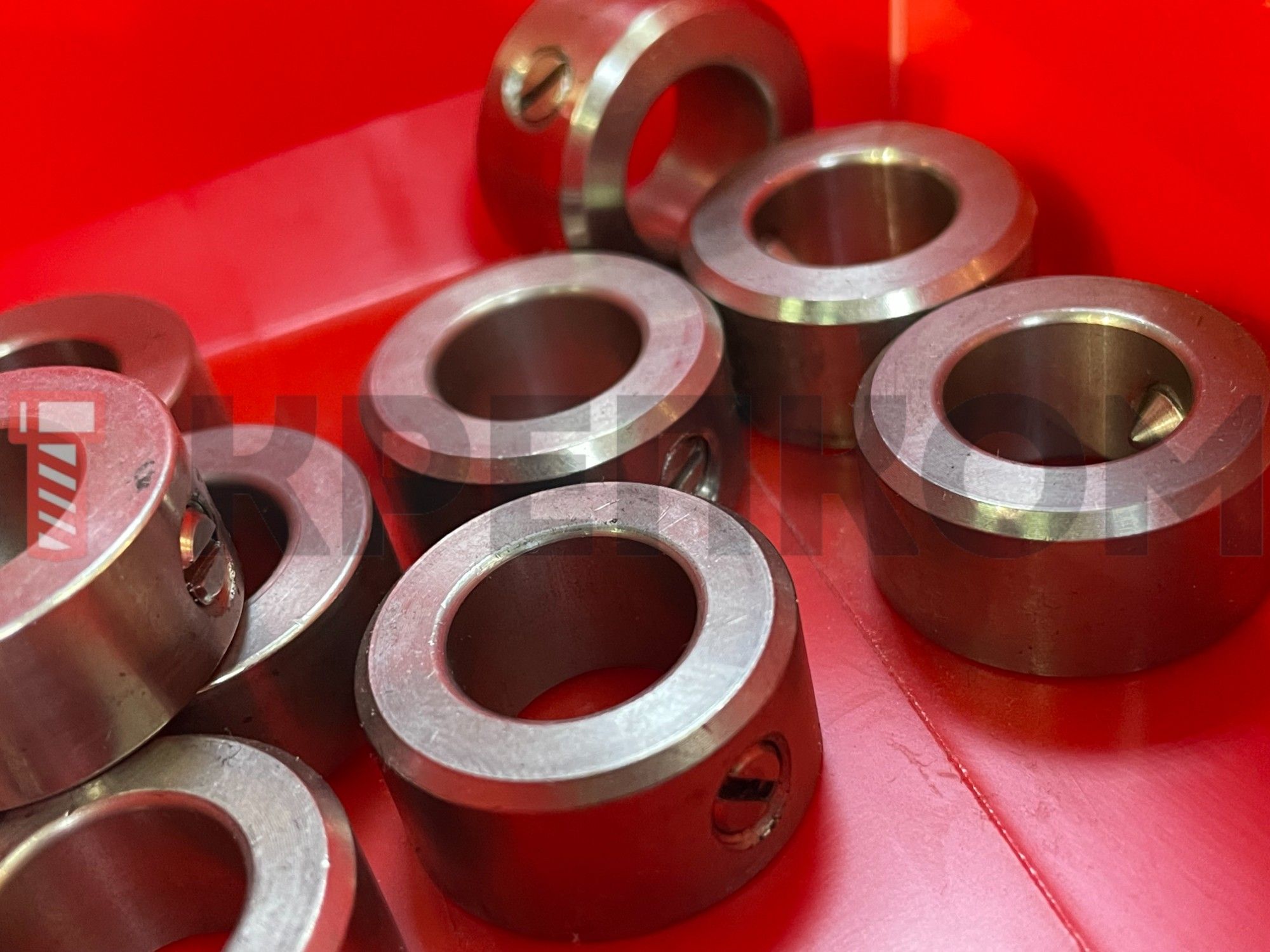

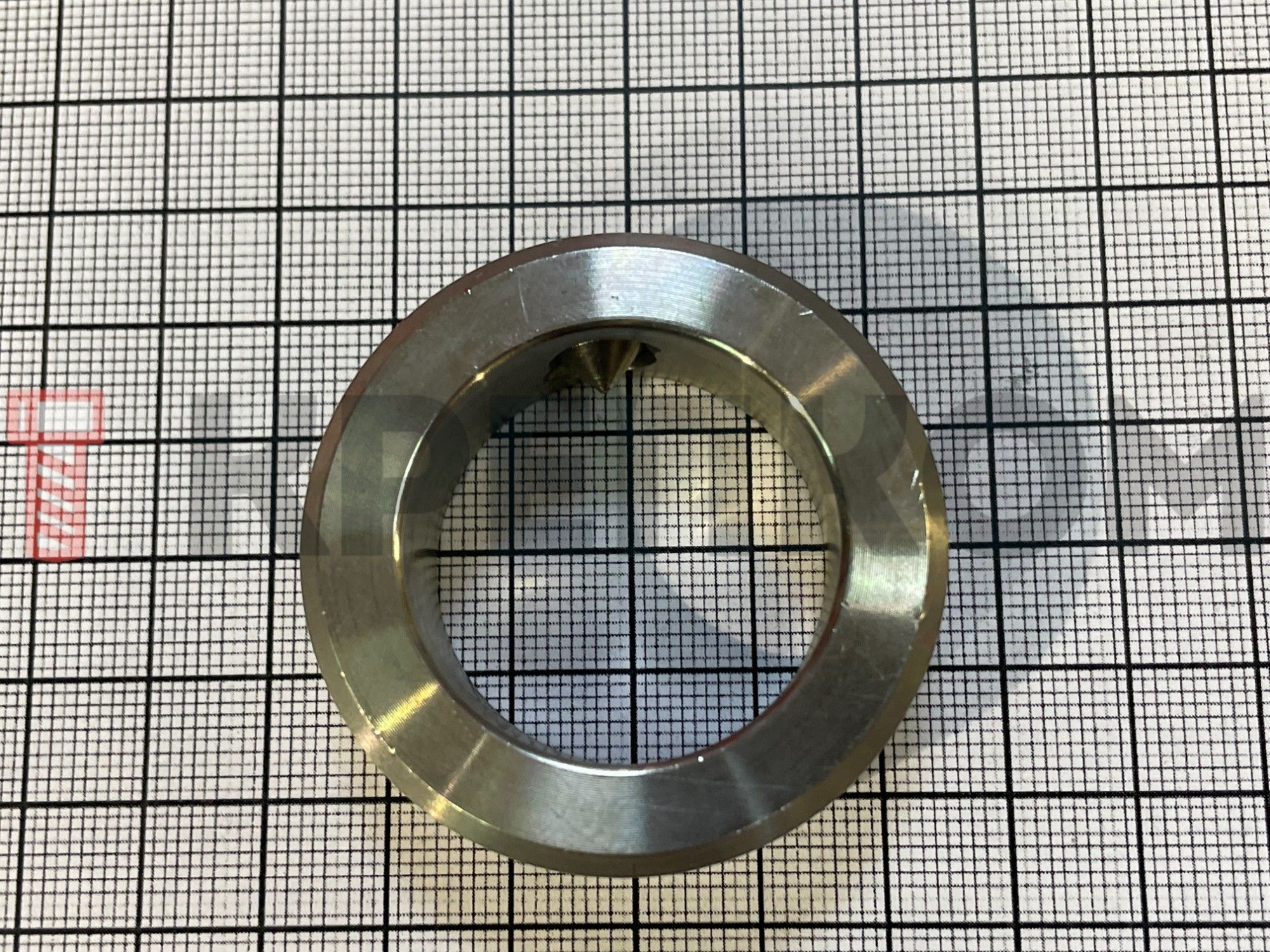

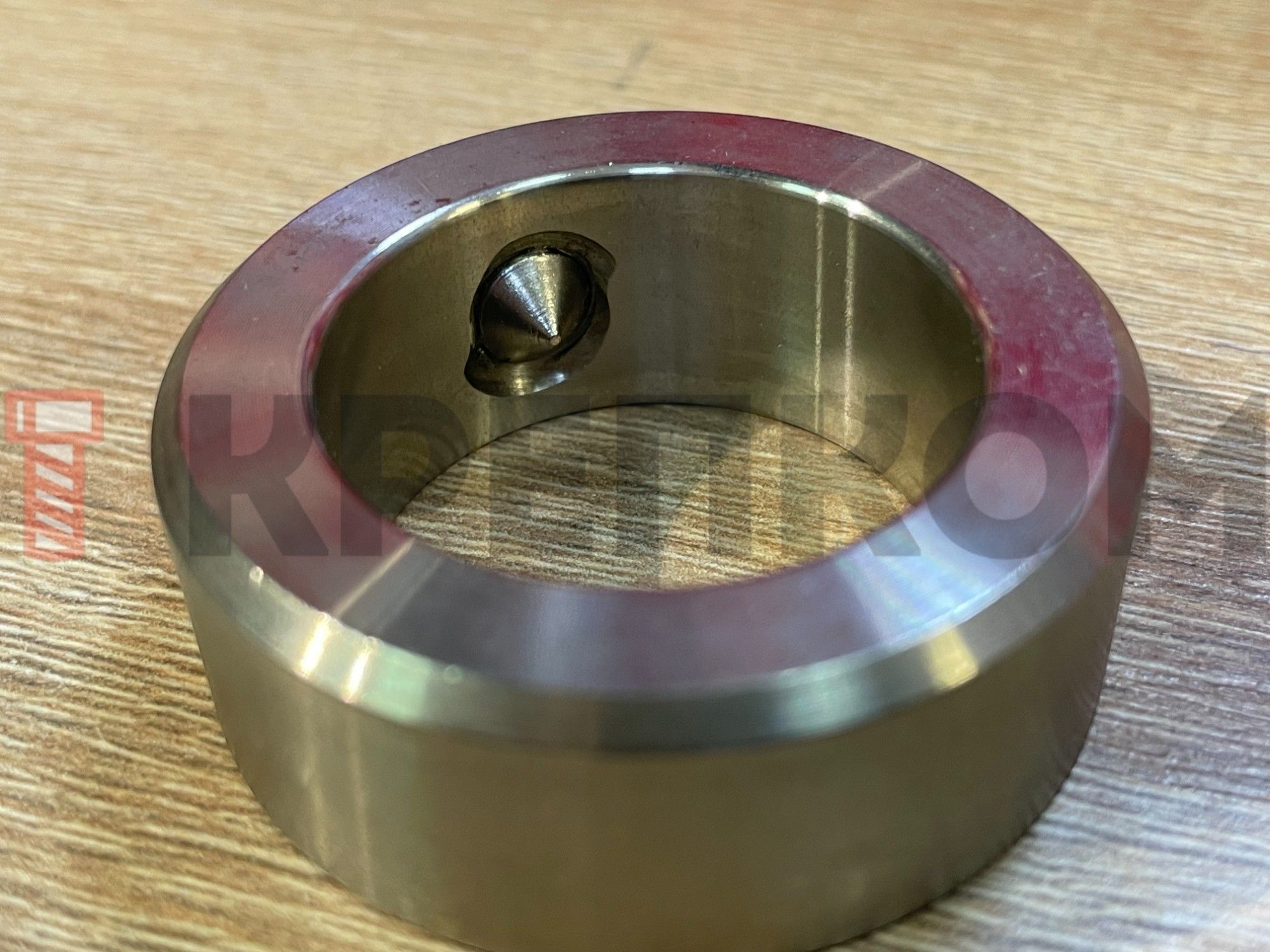

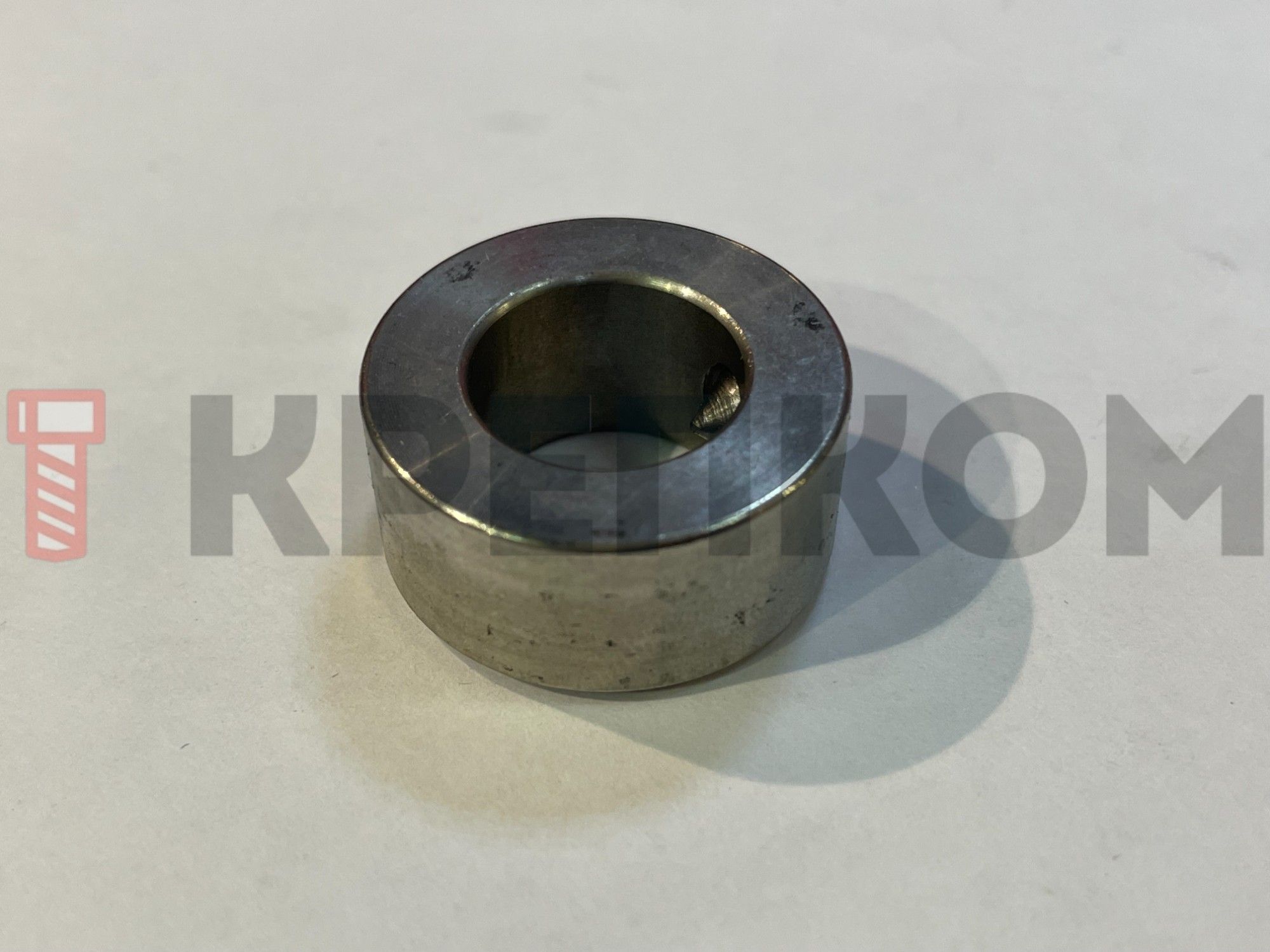

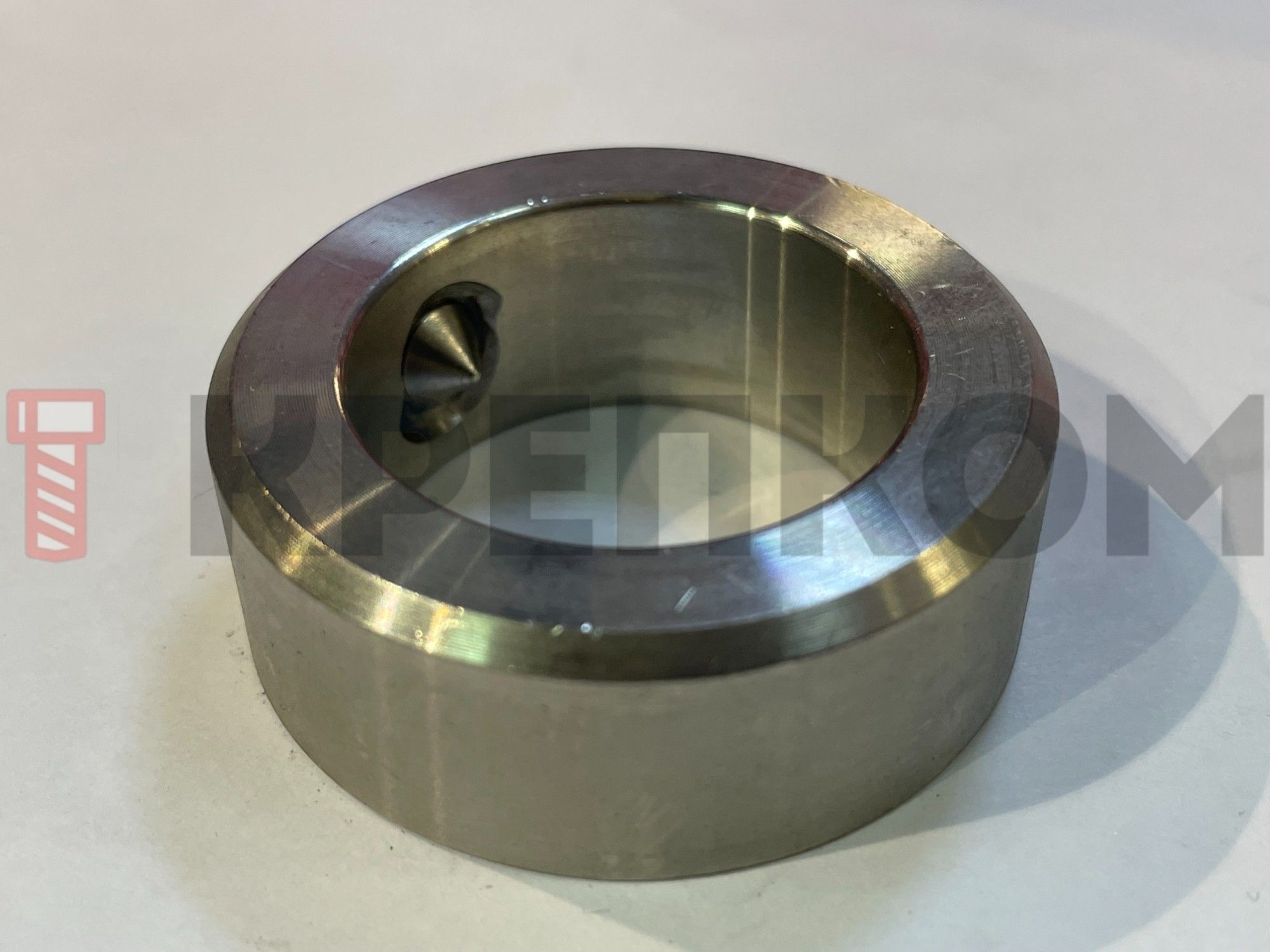

Кольцо установочное под винт DIN 705 форма A, нержавеющая сталь А1
Ваш консультант Анастасия
7 (921) 091-15-13- Соответствует DIN 705 (немецкий промышленный стандарт).
- Форма A – классическая круглая форма с фаской.
- Нержавеющая сталь A1 (AISI 304) – коррозионностойкая, подходит для агрессивных сред и пищевой промышленности.
- Назначение - фиксация винтов, болтов и других крепежных элементов от проворачивания и самоотвинчивания.
- Используется в машиностроении, приборостроении, мебельном производстве. В соединениях, требующих защиты от коррозии (улица, химическая промышленность).
- Преимущества: устойчивость к ржавчине – благодаря нержавеющей стали; прочность и износостойкость – выдерживает вибрации и нагрузки; термостойкость – сохраняет свойства при высоких температурах.
- Применение: винты с цилиндрической головкой (DIN 84, ISO 1207).
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Кольцо установочное под винт DIN 705 тип А (лёгкая серия), поставляется без винта. Внутренний диаметр от 2 до 140 мм. Предназначено для установки винта с целью надежного крепления детали на валу и предотвращения ее смещения. Форма А предусматривает наличие одного резьбового отверстия при диаметре до 70 мм и двух отверстий для изделия большего диаметра. Они расположены под углом 135 градусов друг относительно друга. Крепеж такого типа получил широкое применение в машиностроении, он используется в различных механизмах для повышения их надежности. Производится из нержавеющей марки стали А1, которая отличается высоким содержанием серы, обладает антикоррозийными свойствами, повышенной твердостью и износостойкостью.
Размеры:
d1 ≤ 70: одно отверстие под винт с прямым шлицем
d1 ≥ 75: два отверстия под винты с шестигранным шлицем
| Внутренний диаметр кольца, d1 | Ширина кольца, b | Наружный диаметр кольца,d2 | Диаметр резьбы, d3 | Винт |
|---|---|---|---|---|
| 2 | - | - | - | - |
| 4 | 5 | 8 | М2,5 | М2,5х3 |
| 5 | 6 | 10 | М3 | М3х4 |
| 6 | 8 | 12 | М4 | М4х5 |
| 8 | 8 | 16 | М4 | М4х6 |
| 9 | 10 | 18 | М4 | М4х6 |
| 10 | 10 | 20 | М5 | М5х8 |
| 12 | 12 | 22 | М6 | М6х8 |
| 13 | 12 | 22 | М6 | М6х8 |
| 14 | 12 | 25 | М6 | М6х8 |
| 15 | 12 | 25 | М6 | М6х8 |
| 16 | 12 | 28 | М6 | М6х8 |
| 17 | 12 | 28 | М6 | М6х8 |
| 18 | 14 | 32 | М6 | М6х8 |
| 20 | 14 | 32 | М6 | М6х8 |
| 22 | 14 | 36 | М6 | М6х10 |
| 24 | 16 | 40 | М8 | М6х12 |
| 25 | 16 | 40 | М8 | М8х10 |
| 26 | 16 | 40 | М8 | М8х10 |
| 28 | 16 | 45 | М8 | М8х12 |
| 30 | 16 | 45 | М8 | М8х10 |
| 32 | 16 | 50 | М8 | М8х12 |
| 34 | 16 | 50 | М8 | М8х12 |
| 35 | 16 | 56 | М8 | М8х12 |
| 36 | 16 | 56 | М8 | М8х12 |
| 38 | 16 | 56 | М8 | М8х12 |
| 40 | 18 | 63 | М10 | М10х16 |
| 42 | 18 | 63 | М10 | М10х16 |
| 45 | 18 | 70 | М10 | М10х16 |
| 50 | 18 | 80 | М10 | М10х16 |
| 55 | 18 | 80 | М10 | М10х16 |
| 60 | 20 | 90 | М10 | М10х16 |
| 65 | 20 | 100 | М10 | М10х20 |
| 70 | 20 | 100 | М10 | М10х20 |
| 75 | 22 | 110 | М12 | М12х20 |
| 80 | 22 | 110 | М12 | М12х20 |
| 85 | 22 | 125 | М12 | М12х20 |
| 90 | 22 | 125 | М12 | М12х20 |
| 100 | 25 | 140 | М12 | М12х25 |
| 110 | 25 | 160 | М12 | М12х30 |
| 120 | 25 | 160 | М12 | М12х30 |
| 125 | 28 | 180 | М16 | М16х35 |
| 130 | 28 | 180 | М16 | М16х35 |
| 140 | 28 | 200 | М16 | М16х35 |
Характеристики
-
DIN705
-
МатериалНержавеющая сталь А1
-
Название на упаковке (ориг. название)Adjusting rings, light range, A = with grub screw
