Гайка шестигранная корончатая (прорезная) с мелкой резьбой DIN 935, класс прочности 6, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Для принудительной блокировки резьбовых соединений, подверженных вибрации и циклическим нагрузкам.
- Подходит для эксплуатации в диапазоне температур от –40 °C до +200 °C.
- Соответствие DIN 935 — гарантирует точную совместимость с метрической резьбой и надёжность соединения.
- Надёжная механическая фиксация — прорези позволяют стопорить гайку шплинтом или проволокой, что исключает ослабление даже при сильной вибрации.
- Долговечность и ремонтопригодность — стопорение можно снять и заменить без потери функциональности.
- Два варианта исполнения: 1 – прорезная (≤М10), 2 – корончатая (≥М12).
- Мелкая резьба — обеспечивает более плотное прилегание, повышенную герметичность и устойчивость к вибрации по сравнению с крупной резьбой.
- Оцинкованное покрытие — защищает от коррозии, подходит для эксплуатации на открытом воздухе и во влажных помещениях.
- Класс прочности 6 — баланс прочности и пластичности для большинства промышленных и бытовых задач.
М8
1
9,5
13
руб.
М20
2
22
30
руб.
М22
1,5
26
32
М28
1,5
30
41
руб.
М30
2
33
46
руб.
Гайка корончатая с мелкой резьбой, высокопрочная DIN 935, класс прочности 6 – один из самых надежных способов стопорения резьбового соединения, на которое воздействуют ударные и вибрационные нагрузки. Она имеет стандартную шестигранную форму и конструкционную часть с шестью пазами, что позволяет проводить шплинтование через каждые 60 градусов поворота. Резьба с мелким шагом способствует более точной регулировке силы затяжки. Применяется в наиболее ответственных механических узлах машин и механизмов. Слой цинка на поверхности защищает от агрессивного воздействия влаги и атмосферы.
Особенность конструкции — прорези (пазы) на верхней кромке гайки, в которые в дальнейшем вставляется шплинт, проволока или стопорное кольцо — это надёжно фиксирует гайку от самопроизвольного откручивания даже при интенсивной вибрации. Изготовлена из углеродистой стали, имеет класс прочности 6 (предел прочности ≈ 600 МПа) и цинковое покрытие, обеспечивающее коррозионную стойкость в условиях умеренной влажности. Соответствует международному стандарту DIN 935 — гарантирует точность резьбы, геометрии и совместимость с болтами и шпильками.

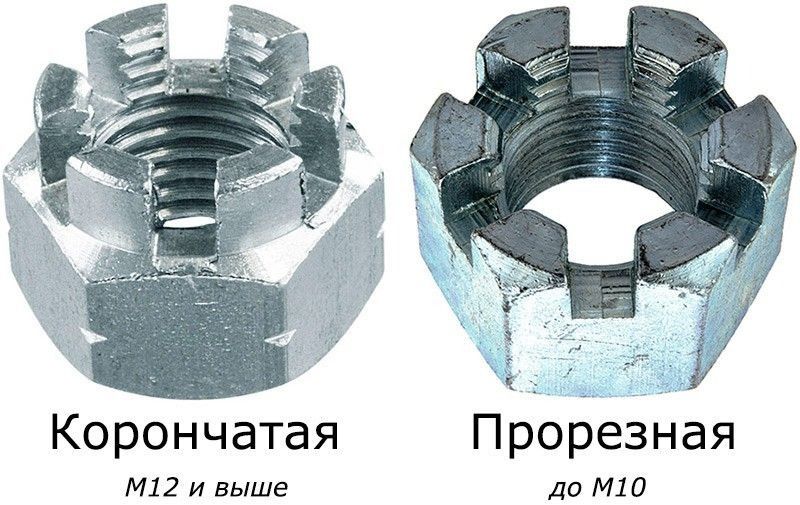

Стандарт DIN 935 допускает два вида гаек под шплинт:
- Исполнение 1. Прорезная - с пазами в самом шестигранном теле крепежа (до М10).
- Исполнение 2. Корончатая - с пазами в проточном цилиндрическом пояске (от М12 и выше).
Установка

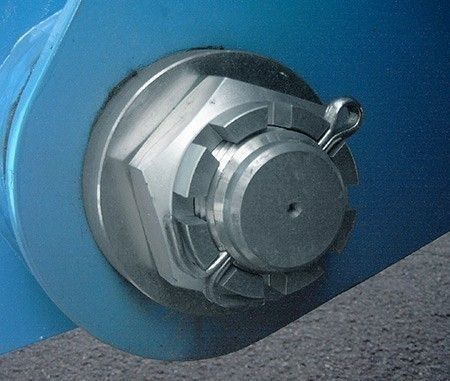

Ответный болт должен иметь одно или два отверстия, просверленные через его резьбовой конец. Прорезная гайка затягивается на болте надлежащим образом и, если ее паз не совмещен с отверстием, она поворачивается ближайшим пазом к отверстию. Затем производится шплинтование разводным шплинтом, R-образным пружинным зажимом или проволокой. При этом зубья короны служат упором для усов шплинта. При вибронагрузках корончатая гайка останется в установленной позиции и не допустит ослабление соединения.
Аналоги DIN 935:
- ГОСТ 5918-73
- ГОСТ 5932-73
- ISO 7035
- ISO 7036
- ISO 7037
У данного вида стопорного крепежа есть аналоги уменьшенной высоты - DIN 937 и DIN 979.
Сферы применения
- Автомобильная и железнодорожная промышленность — крепление колёс, подвески, тормозных систем, где критична вибростойкость.
- Станкостроение и оборудование — сборка узлов, подверженных вибрации и динамическим нагрузкам.
- Сельскохозяйственная и строительная техника — крепление навесного оборудования, ходовой части.
- Энергетика и ЖКХ — монтаж насосов, вентиляторов, компрессоров.
- Ремонт и техобслуживание — замена стандартных гаек в ответственных соединениях без применения герметиков или клея.
Размеры
| Диаметр | Шаг резьбы, мм | Диаметр коронки de (max), мм | Высота гайки m, мм | Ширина прорези n (min), мм | Размер гайки под ключ, S ISO/DIN | Расстояние от опорной поверхности до основания прорези w, мм | Размер шплинта, мм |
| М8 | 1,0 | - | 9,5 | 2,5 | 13 | 6,5 | 2х16 |
| М20 | 2,0 | 28 | 22 | 4,5 | 30 | 16 | 4х36 |
| М22 | 1,5 | 32 | 26 | 5,5 | 34/32 | 18 | 5х36 |
| М28 | 1,5 | 38 | 30 | 5,5 | 41 | 22 | 5х50 |
| М30 | 2,0 | 42 | 33 | 7,0 | 46 | 24 | 6,3х50 |
Монтаж
- Накручиваем гайку на резьбовой стержень.
- Сверлим отверстие в стержне через ее прорези.
- Вставляем и разводим шплинт, который будет препятствовать выкручиванию крепежа.
Характеристики
-
Тип гайкиКорончатая / С мелким шагом
-
DIN935
-
ГОСТ5918, 5932
-
ISO7035
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
Класс прочности6
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon slotted and castle nuts, fine thread
