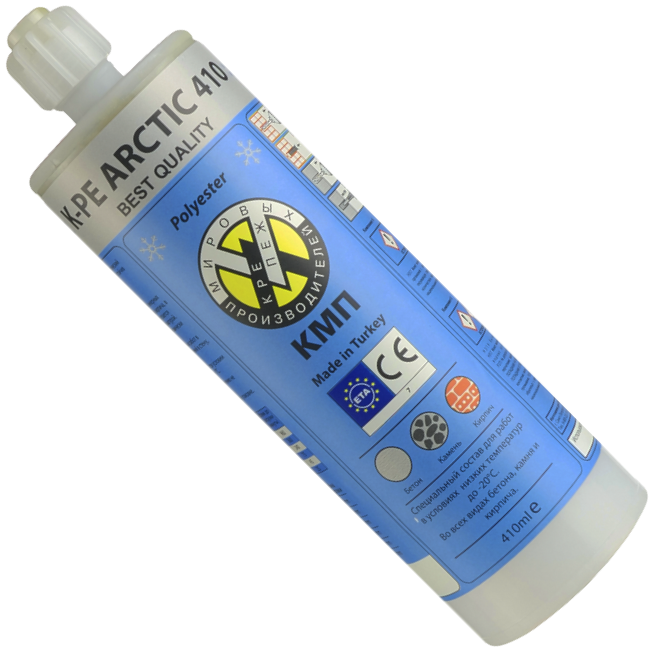

Анкер химический 410 мл K-PE Arctic КМП, зимний, полиэстер

Код товара: WN00303763

4 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

1759 / шт руб.

Ваш консультант Борис

+7 (999) 027-78-44

Зимняя инжекционная масса на основе полиэстера.
Для применения в отрицательных температурных диапазонах, в плоть до -20°C.
Предназначен для надежной фиксации монтажных дюбелей, балюстрад, полок или поручней в бетоне, камне, пустотелом и монолитном кирпиче.
Несет средние и большие нагрузки.
Имеет Европейское Одобрение ЕТА Option 7 для применения с резьбовыми стержнями и арматурой в области растянутого бетона.

Подробнее

О товаре
Отзывы (0)

Химический анкер 410 мл КМП K-PE Arctic на основе полиэстера специально разработан для применения в зимних условиях, при этом минимальная температура нанесения на материал основания составляет -20°C. Двухкомпонентные синтетические составы КМП К-РЕ Arctic позволяют создать крепления, которые не вызывают дополнительного напряжения в базовом материале. Это позволяет осуществлять монтаж точек крепления близко друг к другу, а также близко к краю материала основания. Инжекционные массы Arctic можно применять, как с резьбовыми стержнями, так и с арматурой, что делает данный химический анкер универсальными средством для ответственных креплений.

Преимущества

Благодаря низким усадочным характеристикам, инжекционные массы КМП на основе полиэстера одобрены для применения как с резьбовыми стержнями, так и с арматурой.
Изготовлены в Турции. Имеют Европейское одобрение ЕТА Орt.7, что гарантирует высочайший уровень качества.
Могут применяться при повышенных глубинах анкеровки от 8 до 28 диаметров резьбового элемента.
В ЕТА приведены расчеты нагрузочных характеристик для шпилек от М8 до М30 из различных материалов и классов прочности, а также для сжатого и растянутого бетона различного класса прочности, что делает массы на основе полиэстера незаменимыми в самых ответственных креплениях.
Минимальная температура установки массы KMP K-PE ARCTIC составляет -20°С.

Температура монтажа

Температура картриджа при применении, °C	Время схватывания мин	Температура основания, °C	Время затвердевания, мин
от 5 до 9°C	45	от -20 до -11°C	960
от 5 до 9°C	20	от -10 до -1°C	360
от 5 до 9°C	6	от 0 до 4°C	240
от 5 до 9°C	3	от 5 до 9°C	75
от 10 до 19°C	1,5	от 10 до 19°C	45
от 20 до 24°C	1	от 20 до 24°C	25

Параметры установки и краевые расстояния

Резьбовые стержни
	M8	M10	M12	M16	M20	M24	M27	M30
Номинальный диаметр отверстия, ∅d0, мм	10	12	14	18	22	26	30	35
Диаметр нейлоновой щетки для чистки, db, мм	14	14	20	20	29	29	40	40
Крутящий момент, Tinst, Нм	10	20	40	80	150	200	240	275
hef,min = 8d
Глубина отверстия, h0, мм	64	80	96	128	160	192	216	240
Минимальное расстояние до края, Cmin, мм	35	40	50	65	80	96	110	120
Минимальный интервал, Smin, мм	35	40	50	65	80	96	110	120
Минимальная толщина детали, hmin, мм	hef + 30 мм ≥ 100 мм				hef + 2d0
hef,max = 20d
Глубина отверстия, h0, мм	160	200	240	320	400	480	540	600
Минимальное расстояние до края, Cmin, мм	80	100	120	160	200	240	270	300
Минимальный интервал, Smin, мм	80	100	120	160	200	240	270	300
Минимальная толщина детали, hmin, мм			hef + 30 мм ≥ 100 мм				hef + 2d0

Арматурные стержни
	∅8	∅10	∅12	∅16	∅20	∅25	∅32
Номинальный диаметр отверстия, ∅d0, мм	12	14	16	20	25	32	40
Диаметр нейлоновой щетки для чистки, db, мм	14	14	19	22	29	40	42
hef, min = 8d
Глубина отверстия, h0, мм	64	80	96	128	160	200	256
Минимальное расстояние до края, Cmin, мм	35	40	50	65	80	100	130
Минимальный интервал, Smin, мм	35	40	50	65	80	100	130
Минимальная толщина детали, hmin, мм	hef + 30 мм ≥ 100 мм				hef + 2 d0
hef, min = 20d
Глубина отверстия, h0, мм	160	200	240	320	400	500	640
Минимальное расстояние до края, Cmin, мм	80	100	120	160	200	250	320
Минимальный интервал, Smin, мм	80	100	120	160	200	250	320
Минимальная толщина детали, hmin, мм	hef + 30 мм ≥ 100 мм				hef + 2 d0

Параметры установки в пустотелые материалы

Размер гильзы	Размер шпильки	Диаметр сверления, мм	Глубина сверления, мм
12х50	М6	12	50
16х85	М8-М10-М12	16	85
16х130	М8-М10-М12	16	130
20х85	М12	20	85

Расчетные характерные нагрузки при различных глубинах заделки анкерных креплений в основание из тяжелого бетона без трещин В20 (С20/25) без учета влияния краевых эффектов

	M8	M10	M12	m16	m20	m24	m27	m30
Эффективная глубина анкеровки = 8d, hef, мм	64	80	96	128	160	192	216	240
Характерная нагрузка, N°Rk,p, кН	17,69	25,13	34,38	57,91	85,45	115,81	119,09	124,41
Частный коэффициент надежности, γMs				1,8			2,1	2,1
Эффективная глубина анкеровки = 10d, hef, мм	80	100	120	160	200	240	270	300
Характерная нагрузка, N°Rk,p, кН	22,12	31,42	42,98	72,38	106,81	144,76	148,86	155,51
Частный коэффициент надежности, γMs				1,8			2,1	2,1
Эффективная глубина анкеровки = STD, hef, мм	80	90	110	128	170	210	270	300
Характерная нагрузка, N°Rk,p, кН	22,12	28,27	39,40	57,91	90,79	126,67	148,86	155,51
Частный коэффициент надежности, γMs				1,8			2,1	2,1
Эффективная глубина анкеровки = 12d, hef, мм	96	120	144	192	240	288	324	360
Характерная нагрузка, N°Rk,p, кН	26,54	37,70	51,57	86,86	128,18	173,72	178,64	186,61
Частный коэффициент надежности, γMs				1,8			2,1	2,1
Эффективная глубина анкеровки = 14d, hef, мм	112	140	168	224	280	336	378	420
Характерная нагрузка, N°Rk,p, кН	30,96	43,98	60,17	101,34	149,54	202,67	208,41	217,71
Частный коэффициент надежности, γMs				1,8			2,1	2,1
Эффективная глубина анкеровки = 16d, hef, мм	128	160	192	256	320	384	432	480
Характерная нагрузка, N°Rk,p, кН	35,39	50,27	68,76	115,81	170,90	231,62	238,18	248,81
Частный коэффициент надежности, γMs				1,8			2,1	2,1
Эффективная глубина анкеровки = 18d, hef, мм	144	180	216	288	360	432	486	540
Характерная нагрузка, N°Rk,p, кН	39,81	56,55	77,36	130,29	192,27	260,58	267,96	279,92
Частный коэффициент надежности, γMs				1,8			2,1	2,1
Эффективная глубина анкеровки = 20d, hef, мм	160	200	240	320	400	480	540	600
Характерная нагрузка, N°Rk,p, кН	44,23	62,83	85,95	144,76	213,63	289,53	297,73	311,02
Частный коэффициент надежности, γMs				1,8			2,1	2,1

Характеристики

Бренд

КМП
Объем (мл)

410
Единицы измерения

шт
Материал основания

Полиэстер
Артикул

K-PE Arctic 410
Штрих код
