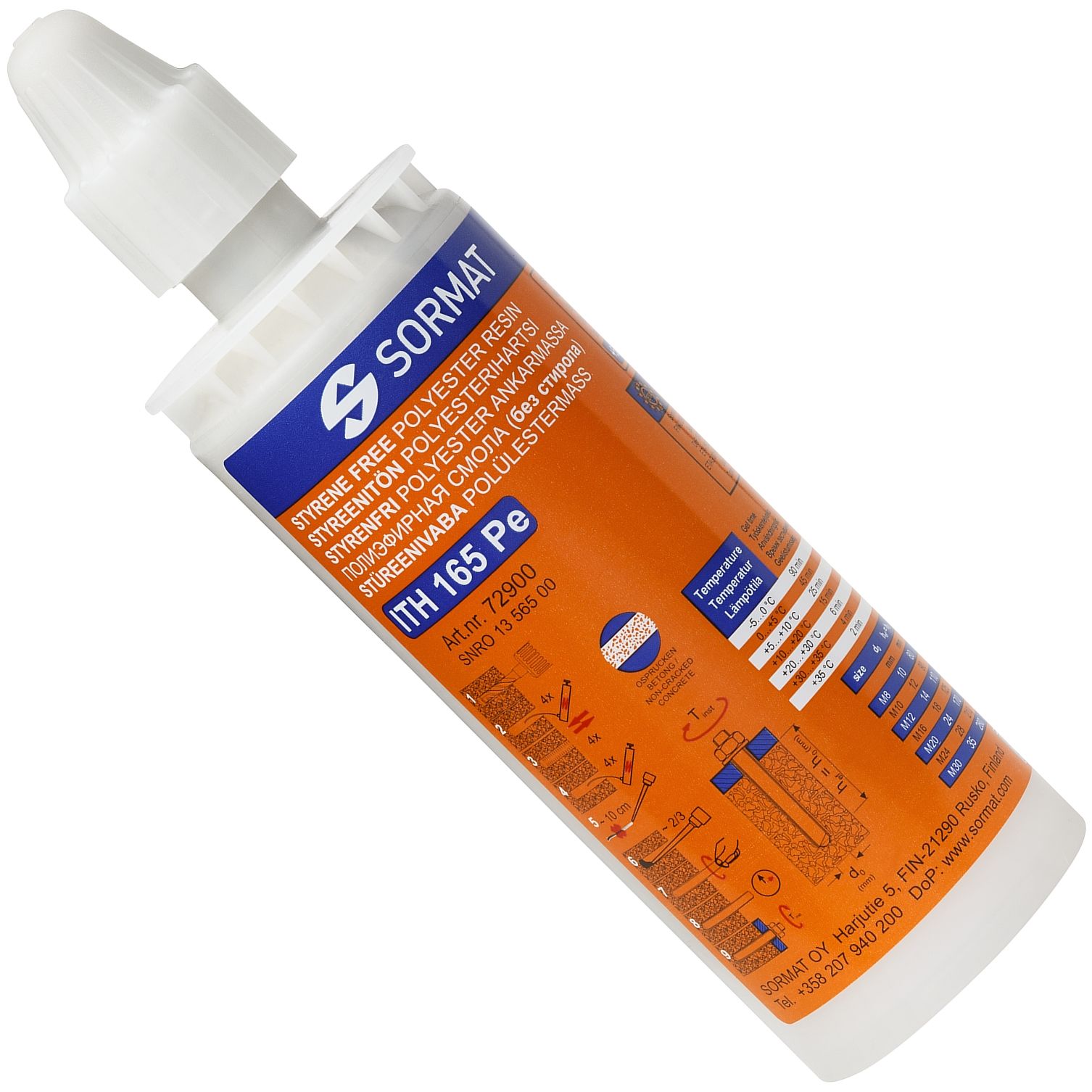

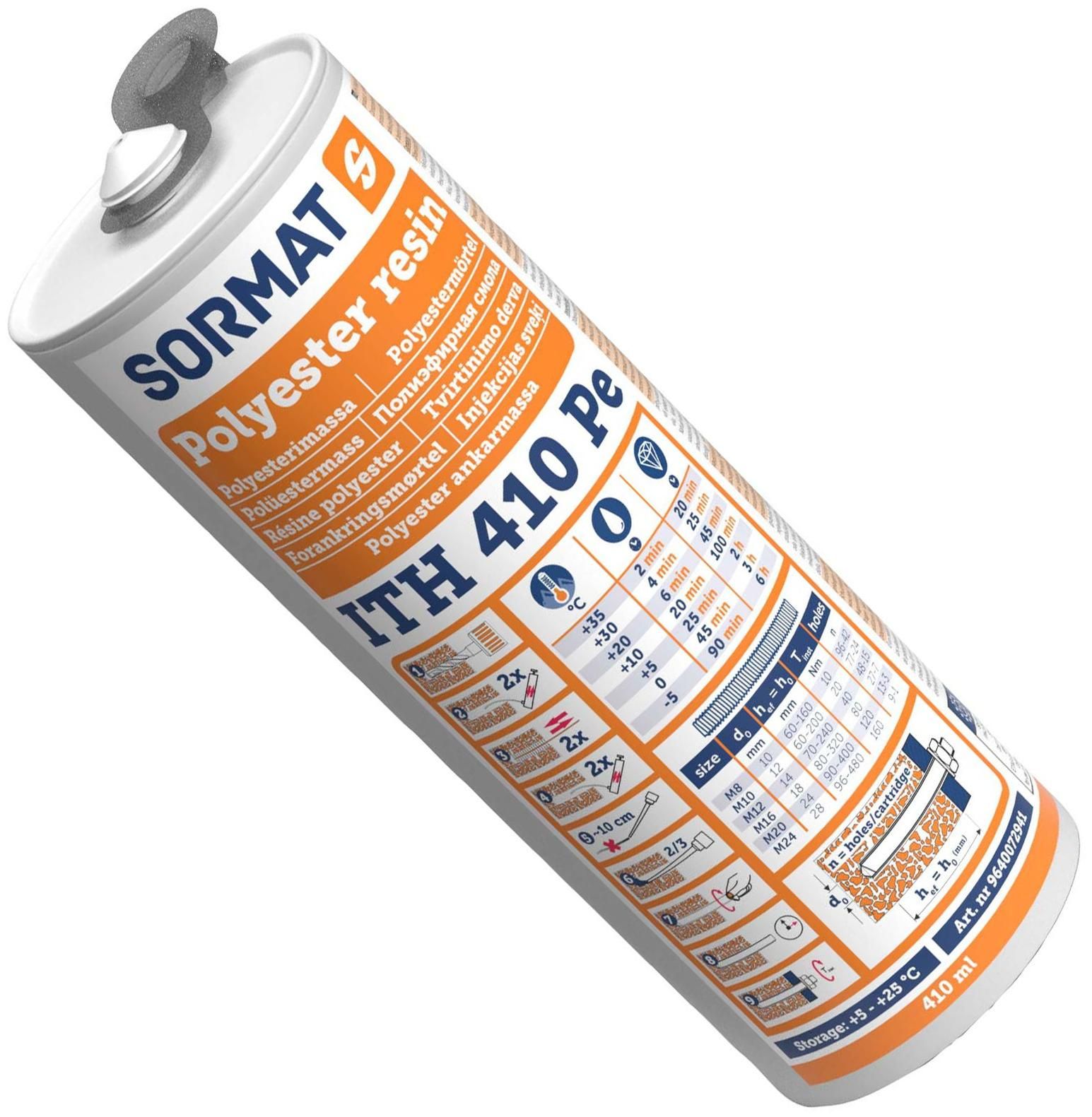

Химический анкер SORMAT ITH Pe, полиэстер

Анкер химический Sormat ITH Pe – специальный состав на основе полиэстеровой смолы для бытового и профессионального использования. Отвердитель находится в отдельном отсеке баллона, при смешивании со смолой в момент монтажа он активирует процесс схватывания. Время полного отверждения инжекционной массы зависит от температуры материала основания (данная информация указана на картридже). Допустимо хранение не до конца использованного картриджа (не снимать смеситель). Перед повторным использованием заменить смеситель на новый.

Особенности

• Cостав на основе полиэстера является быстротвердеющим и подходит только для монтажа резьбовых шпилек и болтов, которые в дальнейшем будут подвергаться умеренно тяжелым нагрузкам на вырывание и срез.
• Отлично работает в сжатом бетоне и кирпиче, а при использовании сетчатых гильз позволяет надежно закрепиться в основания с щелями и пустотами.
• Для работы в сухих помещениях с клеевым анкером используют оцинкованные закладные элементы, в условиях повышенной влажности и на улице – горячеоцинкованные или из нержавеющей стали А2, в промышленной среде – из кислотостойкой нержавейки А4.
• Для достижения максимальных нагрузок на вырыв отверстие должно иметь шероховатости, перед монтажом инъекционного анкера его необходимо продуть и прочистить щеткой от бурильной муки, не рекомендуется промывать.
• Ввиду невысокой вязкости смолы инъекционные картриджи объемом 165 мл и 300 мл легко выпрессовываются при помощи пистолета для герметика.
• Sormat ITH Pe не содержит в отличие от многих аналогов в качестве растворителя активного вещества стирола: летучего органического соединения (ЛОС), относящегося к III классу опасности. Именно поэтому этот химический анкер сертифицирован NSF (национальным санитарным фондом) как продукция, гарантирующая экологическую безопасность для человека и окружающей среды.

Параметры

Применение	Закрепы Строительные швы Ворота Ограждения Монтаж близко от края Малые расстояния между точками креплений
Материал для основания	Пустотелый глиняный кирпич Полнотелый глиняный кирпич Пустотелый силикатный кирпич Сжатая зона бетона Полнотелый легкий керамзит Полнотелый поризованный бетонный блок Полнотелый силикатный кирпич Пустотелый легкий керамзит Пустотелая плита Природный камень
Диапазон рабочей температуры	от -40 °C до +80 °C
Диапазон температуры при установке	от -5 °C до +35 °C
Время схватывания	при +35 °C - 2 мин. при -5 °C - 90 мин.
Время твердения	при +35 °C - 20 мин. при -5 °C - 360 мин.

Монтаж

• Просверлите отверстие заданного диаметра и глубины (шаг 1);
• Обязательно удалите сверлильную стружку, очистив отверстие ручным насосом и ёршиком. Эту операцию необходимо выполнить до начала монтажа (шаги 2,3,4);
• Поместите капсулу в дозатор и закрепите на нём смесительную насадку; Перед использованием нового баллона выдавите немного смолы, пока смесь не станет однородного цвета (первые 10 см смолы не пригодны к использованию!) (шаг 5);
• Заполните отверстие смолой на 2/3 глубины, начиная от его дна (шаг 6);
• Сразу после заполнения вкрутите в отверстие анкерную шпильку. Удалите излишки смолы, выступившие наружу, и дождитесь её схватывания (шаг 7);
• Установите прикрепляемый элемент и затяните гайку с требуемым крутящим моментом (шаг 8).

Время затвердевания

Температура материала	Время схватывания	Время затвердевания
35°С	2 мин.	20 мин.
30°С	4 мин.	25 мин.
20°С	6 мин.	45 мин.
10°С	20 мин.	100 мин.
5°С	25 мин.	2 часа
0°С	45 мин.	3 часа
–5°С	90 мин.	6 часов

Параметры установки и допустимые нагрузки:

Тип шпильки											Допустимые нагрузки1)2) в кН сжатый бетон С20/25
											метод расчетов А
	Данные об анкере и прикрепляемом материале			Данные по установке							Вырыв	Срез 3)
	Размер	df mm	SW mm	d0 mm	h1 mm	hnom mm	hef mm	hмин mm	vol ml	Tinst Hm	Nsk kH	Vsk kH
М8 х ...	М8	9	13	10	80	80	80	110	5	10	6,3	5,1
М10 х ...	М10	12	17	12	90	90	90	120	7	20	13,8	8,6
М12 х ...	М12	14	19	14	110	110	110	140	12	40	13,9	12,0
М16 х ...	М16	18	24	18	125	125	125	160	22	60	19,8	22,3
М20 х ...	М20	22	30	24	170	170	170	215	52	120	29,8	34,9
М24 х ...	М24	26	36	28	210	210	210	260	87	150	37,7	50,3

1) Нагрузки даны для шпильки 5.8.

2) Бетон считается ненапряженным при внутреннем напряжении σ_L + σ_R ≤ 0 При отсутствии точных данных можно принять σ_R = 3 Н/мм2 (σ_L включает напряжение в бетоне вследствие внешних нагрузок, а также силы, действующие на анкер σ_R включает напряжение возникшее при усадке или ползучести бетона, а также при смещении опорных стоек или смене температуры).

3) Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x h_ef), разрушение бетона по кромке рассчитывается по ETAG, приложение С, метод расчетов А.

Размер	Номинальный размер
df	отверстие в прикрепляемом материале
SW	размер гайки под ключ
d0	диаметр сверла
h1	мин. глубина сверления
hnom	мин. глубина анкеровки
hef	эффективная глубина анкеровки
hмин	мин. толщина бетона
vol	теор. объем заполнения отверстия; в полнотелой конструкции 2/3 в пустотелой конструкции 1/1
Tinst	момент затяжки

Характеристики

• Бренд
  SORMAT
• Единицы измерения
  шт
• Артикул
  ITH
• Материал
  Полиэстер
• Название на упаковке (ориг. название)
  ITH Pe

• для бетона
• для кирпича
• для газобетона и пустотелого кирпича
• на основе полиэстера
• 300 мл
• 410 мл
